Guida alle dimensioni dello schermo termico per batterie auto: come misurare per un rivestimento personalizzato

Il numero di gruppo della batteria è un utile punto di partenza, ma non descrive tutto ciò attorno a cui uno scudo termico deve adattarsi. La batteria installata potrebbe avere un sistema di fissaggio che attraversa i lati, un cavo che esce da un angolo o pochissimo spazio tra il suo involucro e un componente caldo. Prima di ordinare un rivestimento termico per batteria auto, misurare sia la batteria che il percorso che il materiale dovrà seguire.

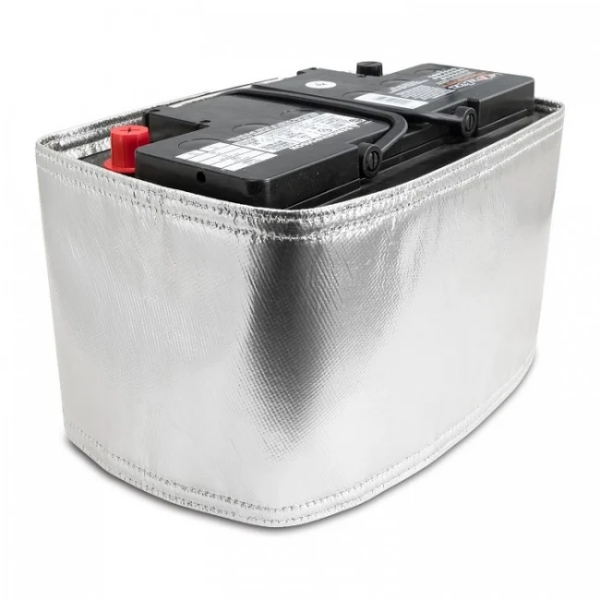

Questa guida si applica ai rivestimenti flessibili attorno all'involucro di una batteria per veicoli convenzionale. Ti aiuta a preparare le dimensioni per un Barriera termica assorbente per acidi per batterie o un Rivestimento scudo termico per batterie LAVA. La scelta finale del materiale, la copertura e il fissaggio dovrebbero essere verificati rispetto all'installazione effettiva.

Per prima cosa, registra la batteria e la disposizione installata

Annota il modello della batteria, la chimica e la dimensione del gruppo, se disponibili. Misura la lunghezza (L), la larghezza (W) e l'altezza (H) effettive dell'involucro in millimetri o pollici e indica esattamente cosa include ogni dimensione. Per un rivestimento laterale, misura l'altezza della parete laterale separatamente dall'altezza totale fino alla parte superiore dei terminali. Un terminale o una maniglia potrebbero trovarsi al di fuori del percorso del rivestimento, pur limitando lo spazio disponibile per installarlo o rimuoverlo.

Scatta una foto dall'alto e una dal lato rivolto verso la fonte di calore vicina. Contrassegna i terminali, le aperture di ventilazione, i tappi, i sensori, i cavi, il bordo del vassoio, il sistema di fissaggio, le staffe e qualsiasi copertura esistente. Misura lo spazio più stretto rispetto alle parti adiacenti con la batteria fissata nella sua posizione normale. Registra dove si trova la fonte di calore e se è rivolta verso un lato, un angolo o più lati.

Misura il percorso del materiale, non solo il perimetro della batteria

Decidi quali lati necessitano di copertura prima di specificare la lunghezza di taglio. Un rivestimento per una faccia esposta ha un percorso diverso da un rivestimento attorno a tutti e quattro i lati. Per un semplice involucro rettangolare, 2 × (L + W) stima il perimetro dell'involucro sui quattro lati. Questa è solo una dimensione di partenza: segui il percorso previsto per il materiale con un metro flessibile, includendo gli angoli effettivi e qualsiasi parte attorno alla quale il rivestimento deve passare.

Ad esempio, un involucro che misura 260 mm di lunghezza e 175 mm di larghezza ha un perimetro nominale sui quattro lati di 870 mm. Tale cifra è prima della sovrapposizione della cucitura, del fissaggio, della finitura dei bordi o delle modifiche causate dalla forma dell'involucro e dall'hardware esistente. Non usarla come lunghezza di taglio finale. Indica dove dovrebbe trovarsi la cucitura e chiedi al fornitore di confermare la tolleranza per la chiusura e la costruzione del materiale selezionati.

Per uno scudo parziale, identifica la faccia o le facce coperte su uno schizzo e misura il percorso dal punto di inizio al punto di fine. Se lo scudo è montato lontano dall'involucro, misura quel percorso installato invece di aggiungere una tolleranza di intercapedine d'aria presunta alle dimensioni della batteria.

Imposta l'altezza del rivestimento e i punti di accesso

Misura dal bordo inferiore che desideri proteggere al bordo superiore che puoi coprire in sicurezza. Lascia accessibili i terminali, le prese d'aria necessarie, i tappi di servizio e le etichette o i punti di ispezione richiesti dal produttore. Mostra le uscite dei cavi e i punti di contatto del sistema di fissaggio sul disegno. Se il materiale deve essere intagliato o sagomato attorno all'hardware, fornisci la posizione e la dimensione di ogni apertura invece di richiedere un rettangolo generico.

Il listino rivestimenti per batterie BSTFLEX mostra una dimensione di 8 pollici × 40 pollici per il componente 801000. Trattalo come una dimensione di parte elencata, non come una dichiarazione di adattabilità universale. Conferma la direzione di tali dimensioni, la copertura installata utilizzabile e qualsiasi dimensione personalizzata richiesta prima di ordinare. La sola dimensione del materiale piatto non può stabilire che il rivestimento non interferirà con i terminali e il vassoio.

Controlla lo spazio libero e la ritenzione nel veicolo

Registra la distanza più ravvicinata dallo scudo proposto allo scarico, al collettore, al condotto caldo o ad altra fonte di calore. Controlla anche lo spazio rispetto al vassoio, alla carrozzeria e alle parti in movimento o vibranti lungo l'intero percorso. Un'installazione che dipende da uno spazio d'aria deve mantenere tale spazio dopo il fissaggio e durante il servizio; non esiste un numero di spazio libero unico che si adatti a ogni materiale e disposizione.

Scegli una posizione per la cucitura e il fissaggio che possa essere raggiunta per l'installazione e l'ispezione. Verifica che il rivestimento non possa scivolare in un terminale, un cavo, una cinghia o una superficie calda e che il sistema di fissaggio possa ancora bloccare la batteria come previsto. Segui le istruzioni dei produttori della batteria e del veicolo per l'isolamento elettrico, la ventilazione e l'accesso per la manutenzione. Se il vano è troppo stretto per un rivestimento stabile, rivedi la disposizione o considera una diversa costruzione dello scudo.

Quale rivestimento dovrebbe specificare il disegno?

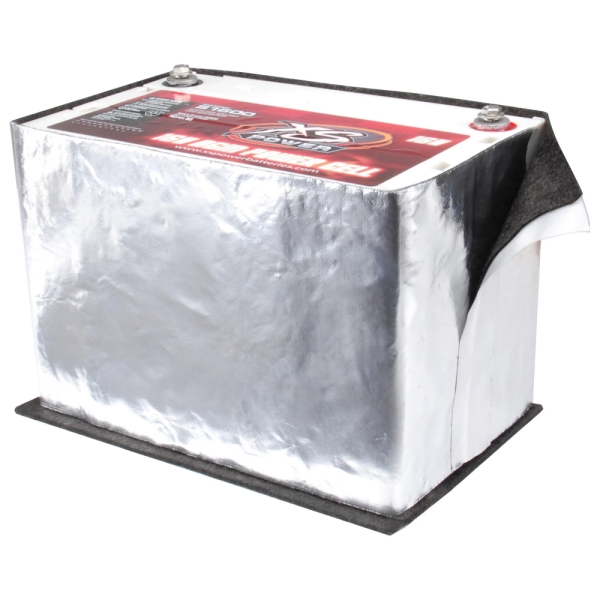

Le due pagine dei rivestimenti BSTFLEX rappresentano requisiti di materiale e acquisto diversi. La barriera termica assorbente per acidi è il percorso di richiesta pertinente quando l'esposizione all'elettrolito fa parte dell'applicazione. Specifica il liquido effettivo e le condizioni di esposizione e richiedi le prove necessarie per qualsiasi requisito di assorbimento o resistenza chimica. Il rivestimento scudo termico per batterie LAVA è il percorso pertinente quando il progetto richiede la sua costruzione in fibra di roccia vulcanica. Per entrambi, fornisci l'esposizione termica prevista, lo spazio e i dettagli di fissaggio in modo che il materiale proposto possa essere valutato.

Se il tuo disegno richiede un involucro sagomato con aperture definite invece di una lunghezza di rivestimento, rivedi la Custodia protettiva termica per batterie. La scelta tra un rivestimento e una copertura su misura dovrebbe seguire la copertura richiesta e le esigenze di accesso e raffreddamento della batteria.

Copia questo elenco di misurazioni nella tua richiesta di offerta (RFQ)

• Modello della batteria, chimica e dimensione del gruppo (se nota); L × W × H dell'involucro installato, con unità di misura.
• Superfici da coprire; percorso del rivestimento misurato; altezza di copertura target; posizione preferita per cucitura e fissaggio.
• Foto dall'alto e di lato con terminali, prese d'aria, cavi, vassoio, sistema di fissaggio e aperture proposte contrassegnate.
• Spazi minimi installati rispetto alla fonte di calore e ai componenti circostanti; posizione della fonte di calore e condizioni operative.
• Vibrazioni, schizzi o esposizione a fluidi; materiale richiesto o documentazione di test.
• Quantità di prototipi o di produzione, revisione del disegno e data di consegna prevista.

Domande frequenti sulle dimensioni

La dimensione del gruppo batteria è sufficiente per ordinare un rivestimento termico?

No. La dimensione del gruppo aiuta a identificare l'ingombro della batteria e la disposizione dei terminali, ma il rivestimento deve adattarsi anche alla custodia installata, all'hardware di fissaggio e al percorso disponibile. Fornisci le misure effettive e le foto dell'installazione per un preventivo personalizzato.

Devo misurare la batteria sul banco o nel veicolo?

Misura la custodia stessa dove è sicuro e pratico, quindi misura gli spazi liberi installati con la batteria correttamente fissata. Entrambi i set di misurazioni sono importanti: le misurazioni sul banco definiscono la custodia, mentre le misurazioni sul veicolo rivelano ostruzioni e distanza dalle fonti di calore.

Un rivestimento da 40 pollici si adatta a qualsiasi batteria con un perimetro inferiore a 40 pollici?

Non necessariamente. La sovrapposizione richiesta, la costruzione della cucitura, gli angoli, lo spessore del materiale, l'altezza di copertura e l'hardware possono modificare la vestibilità utilizzabile. Conferma il taglio finale e le dimensioni installate rispetto a un disegno o a un campione.

Pronto a dimensionare un rivestimento?Invia a BSTFLEX le tue misure, uno schizzo e le foto per un preventivo. Se stai ancora decidendo quale costruzione utilizzare, consulta la guida agli schermi termici per batterie.
