Schermo termico acustico in alluminio: rivestimento in lamina, spessore e controllo del rumore

Uno scudo termico acustico in alluminio combina un rivestimento in foglio di alluminio con uno strato isolante fibroso per applicazioni che richiedono sia protezione termica che controllo del rumore. La struttura può essere utilizzata all'interno di pannelli di veicoli, vani motore e involucri industriali, ma la sua classificazione termica e le prestazioni acustiche devono essere specificate separatamente. Una superficie riflettente non stabilisce, di per sé, quanto suono un assemblaggio finito assorbirà o bloccherà.

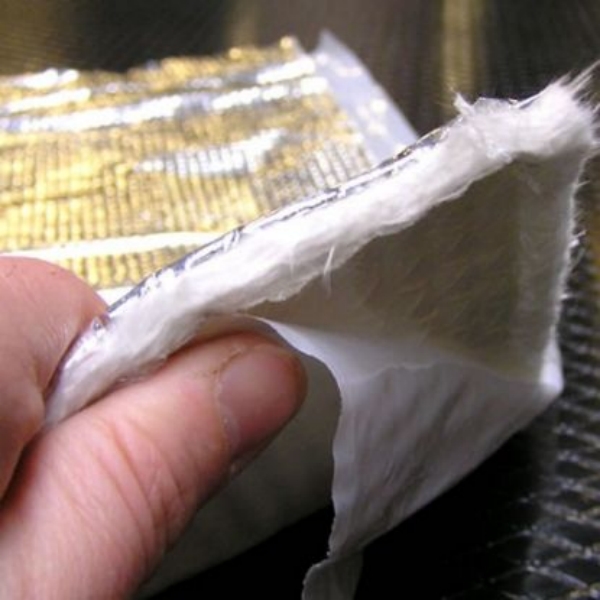

Il BSTFLEX Scudo termico acustico in alluminio utilizza un materassino in fibra di vetro E agugliato con un rivestimento in foglio di alluminio stampato o perforato. Può essere fornito in fogli o valutato per forme personalizzate fustellate. Per gli acquirenti, le scelte importanti sono la configurazione del rivestimento, lo spessore del materassino installato, la disposizione del fissaggio e le prestazioni richieste nella posizione protetta.

Assegnare criteri di accettazione separati per calore e rumore

Una richiesta di isolamento termico e acustico è un utile punto di partenza, ma non è ancora una specifica di produzione. Indicare la temperatura massima consentita sul pannello ricevente e identificare il problema di rumore da affrontare. La protezione termica e il trattamento acustico possono occupare lo stesso spazio pur svolgendo funzioni diverse.

Uno scudo termico acustico fibroso non è automaticamente equivalente a un foglio dedicato allo smorzamento delle vibrazioni o a una barriera acustica pesante. Stabilire se il problema dominante sia il rumore riflesso, la vibrazione del pannello o il suono che fuoriesce attraverso un'apertura. Tale distinzione determina se il rivestimento proposto affronta il percorso effettivo.

Foglio di alluminio stampato o perforato?

Il rivestimento è una parte funzionale di un materiale per scudo termico acustico, non solo una finitura argentata. Influisce sulla superficie esposta e sul modo in cui il suono interagisce con lo strato fibroso. Due campioni che utilizzano lo stesso materassino agugliato possono quindi richiedere un'approvazione separata quando i loro rivestimenti differiscono.

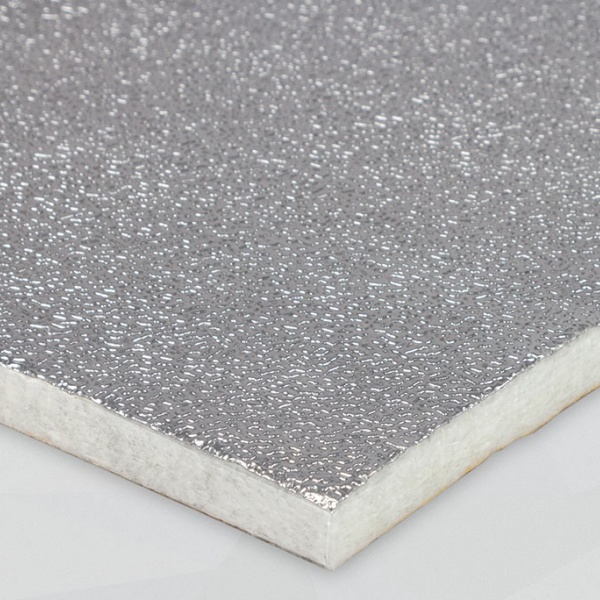

Foglio stampato: specificare se la superficie è continua

La stampatura descrive una superficie formata; non specifica, di per sé, un motivo a fori aperti. Identificare se il foglio citato è continuo o perforato, insieme al suo spessore e alla geometria della superficie. Non si dovrebbe presumere che un foglio testurizzato sia acusticamente aperto semplicemente perché presenta fossette visibili.

Un rivestimento continuo modifica il comportamento acustico del materassino sottostante. Non utilizzare i dati di assorbimento per la fibra di vetro scoperta come specifica delle prestazioni per il prodotto rivestito in foglio. Valutare il laminato completo con il lato previsto esposto al campo sonoro.

Foglio perforato: definire le aperture e l'intera stratificazione

Le perforazioni possono consentire al suono di interagire più direttamente con lo strato fibroso. Il risultato dipende dalla geometria dell'apertura, dall'area aperta, dallo spessore del foglio, dal materassino e dalla disposizione del supporto. Gli scudi termici in alluminio perforato dovrebbero quindi essere confrontati utilizzando prestazioni misurate dipendenti dalla frequenza piuttosto che un'affermazione generale secondo cui più fori sono sempre migliori.

Specificare qualsiasi pellicola, adesivo o strato protettivo sotto il foglio. Una faccia esterna perforata non garantisce un percorso acustico aperto attraverso il resto del laminato. I rivestimenti protettivi e gli strati di copertura aggiunti dovrebbero essere inclusi nel campione di prova.

La perforazione modifica anche la superficie esposta. Esaminare i requisiti di schizzi di liquidi, sporco e pulizia insieme alle prestazioni acustiche. Non presumere che la versione perforata abbia la stessa resistenza ai liquidi o risposta termica della versione con rivestimento continuo senza dati a supporto.

Specificare lo spessore installato, non solo lo spessore nominale

L'isolamento acustico in fibra di vetro dipende dalla sua struttura, dallo spessore, dal montaggio e dalle frequenze trattate. Lo spessore corretto è quello che soddisfa i requisiti del progetto all'interno dello spazio disponibile, non semplicemente il materiale più spesso che può essere acquistato.

Registrare sia lo spessore fornito che lo spazio disponibile dopo l'assemblaggio. Un materassino compresso sotto una copertura o una rondella di montaggio non è nelle stesse condizioni di un campione di laboratorio non compresso. Includere il metodo di misurazione dello spessore concordato, la compressione locale e qualsiasi cavità di supporto nella specifica.

Richiedere la massa per unità di area del materassino e, ove pertinente, la densità insieme allo spessore. Né la densità né la massa da sole stabiliscono le prestazioni acustiche. Confrontare le strutture candidate allo spessore installato previsto e con le stesse condizioni di rivestimento e supporto.

Posizionare il trattamento dove il calore e il suono lo raggiungono

Contrassegnare la fonte di calore, la fonte di rumore, il pannello ricevente e il rivestimento proposto sullo stesso disegno di installazione. Ciò è particolarmente utile quando le fonti termiche e acustiche si trovano in posizioni diverse. La superficie di incollaggio più conveniente non è necessariamente la superficie che risolve entrambi i problemi.

Involucri per generatori e apparecchiature azionate da motore

Per un involucro con componenti caldi e rumore riflesso interno, identificare i pannelli esposti al calore radiante e le superfici disponibili per il rivestimento acustico. Definire la copertura del rivestimento senza ostruire il flusso d'aria di raffreddamento, i punti di ispezione o l'accesso di servizio richiesto.

Un assorbitore interno e una parete dell'involucro svolgono lavori diversi. Il rumore può ancora fuoriuscire attraverso aperture non trattate o altri percorsi, quindi rivestire un pannello non dovrebbe essere trattato come una soluzione completa per il rumore dell'involucro. Valutare tali percorsi come parte della progettazione dell'apparecchiatura invece di bloccare la ventilazione per ottenere un risultato di test più silenzioso.

Armadi per compressori e coperture per macchine

Per un armadio per compressori, stabilire se il suono sgradevole è dominato da riflessi all'interno della copertura, lamiera vibrante o un'altra fonte. Un rivestimento acustico può essere valutato per il primo problema, mentre gli altri potrebbero richiedere un trattamento separato.

Includere il ciclo operativo effettivo dell'armadio nella prova. Una copertura che è accettabile durante una breve corsa a vuoto può affrontare temperature e livelli sonori diversi durante il funzionamento in produzione. Mantenere le sezioni rimovibili accessibili dopo che il rivestimento è stato montato.

Coperture per motori di veicoli e paratie per attrezzature

Per i pannelli di veicoli e attrezzature mobili, definire il lato esposto al calore, le distanze locali e l'obiettivo acustico. Se la fonte di rumore principale si trova dietro un pannello impermeabile, non si deve presumere che un rivestimento sul lato opposto assorba tale suono attraverso il pannello.

Confrontare la costruzione proposta con altri tappetini barriera termica e materiali riflettenti per schermi termici quando la protezione dal calore è il requisito principale. Aggiungere un requisito acustico solo laddove l'installazione e i test lo supportino.

Confermare fissaggio, temperatura e dettagli dei bordi

Definire il metodo di ritenzione con l'ordine del materiale. Per una richiesta di schermo termico acustico autoadesivo, confermare che la costruzione quotata includa il supporto richiesto e identificare le sue condizioni operative e di applicazione. Il supporto adesivo non deve essere dedotto da un rivestimento in alluminio o dal nome della famiglia di prodotti.

Controllare la temperatura in ogni parte rilevante dell'assemblaggio: rivestimento esposto, tappetino, legame di laminazione e adesivo di montaggio dove utilizzato. Una classificazione del rivestimento o della fibra non rappresenta la temperatura ammissibile dell'intera parte incollata. La guida alla selezione dello schermo termico con supporto adesivo fornisce un riferimento separato per le domande sull'incollaggio.

Per la ritenzione meccanica, definire le campate supportate, i punti di fissaggio e la distribuzione del carico locale. Mantenere il tappetino nelle condizioni di installazione approvate piuttosto che appiattirlo per adattarlo allo spazio disponibile. Specificare il contenimento e la protezione dei bordi laddove l'ambiente lo richieda e includere questi dettagli nel campione valutato.

Richiedere dati acustici corrispondenti alla parte

Richiedere un rapporto di prova che identifichi la costruzione completa, non solo il tappetino agugliato grezzo. Il rapporto deve indicare quale lato è stato esposto, lo spessore del provino, il supporto, le condizioni di montaggio e la gamma di frequenza. Un singolo numero di riduzione del rumore non è sufficiente per confrontare campioni non corrispondenti.

Caratterizzazione del materiale. A seconda della specifica concordata, l'assorbimento acustico a incidenza normale può essere misurato utilizzando un metodo a tubo di impedenza come ASTM E1050. Il test di assorbimento in camera riverberante, come ASTM C423, utilizza una diversa disposizione di misurazione. I risultati ottenuti con metodi diversi non devono essere trattati come numeri intercambiabili.

Prestazioni installate. Misurare il veicolo o l'attrezzatura in condizioni operative definite. Registrare il carico o la velocità, le posizioni del microfono, le condizioni di fondo, la configurazione del pannello ed eventuali modifiche alla ventilazione. Riportare le informazioni sulla frequenza necessarie per valutare il problema di rumore originale, insieme a qualsiasi livello complessivo concordato.

Prestazioni termiche. Registrare la temperatura nelle posizioni di ricezione specificate durante il ciclo operativo rilevante. Includere la durata dell'esposizione, la posizione della fonte, il flusso d'aria e le distanze. Approvare questo risultato separatamente dalla misurazione acustica.

Queste sono opzioni per definire un piano di convalida, non un'affermazione che ogni costruzione BSTFLEX abbia già ogni rapporto elencato. I test richiesti e la disponibilità dei documenti sono confermati per il singolo progetto.

Trasformare il materiale approvato in una parte ripetibile

Una volta selezionata una costruzione, definire il profilo, i ritagli, le caratteristiche di montaggio e l'orientamento del rivestimento su un disegno controllato. Specificare dove il materiale può essere compresso e dove deve essere mantenuto lo spessore installato completo. Identificare le varianti di veicoli o attrezzature che richiedono forme diverse.

BSTFLEX fornisce fogli di schermo termico acustico in alluminio ed esamina i requisiti per parti tagliate su misura. Il servizio di tappetini termoriflettenti fustellati fornisce un percorso correlato per discutere profili e aperture finiti. La fattibilità della conversione e i dettagli dei bordi sono confermati rispetto al composito scelto.

Per forniture ripetute, approvare insieme la costruzione del materiale, il modello di taglio e i requisiti di installazione. Una modifica successiva alla lamina, all'adesivo, al tappetino o alla compressione installata deve essere riesaminata rispetto ai criteri termici e acustici interessati.

Domande sugli schermi termici acustici in alluminio

Uno schermo termico acustico è la stessa cosa di un tappetino fonoassorbente?

Non necessariamente. L'assorbimento acustico, l'isolamento acustico e lo smorzamento delle vibrazioni sono funzioni diverse. Confronta la costruzione e la proprietà misurata invece di fare affidamento sui termini insonorizzato o fonoassorbente nella descrizione di un prodotto.

La lamina perforata è sempre la scelta migliore?

No. Può migliorare l'accesso acustico a uno strato fibroso adatto, ma la costruzione completa, la gamma di frequenza e l'ambiente determinano la scelta. Confronta i campioni finiti e tieni conto dei requisiti termici, di contaminazione e di durata.

Di quanti decibel ridurrà il materiale?

Non esiste un valore universale per ogni installazione. Il risultato dipende dalla sorgente del rumore, dalla copertura, dall'involucro, dai percorsi di perdita e dalla posizione di ricezione. Concordare un test a livello di apparecchiatura piuttosto che convertire un coefficiente di assorbimento del materiale in una riduzione garantita in decibel.

BSTFLEX può fornire pannelli schermanti termici acustici personalizzati?

Sì. I requisiti per fogli e fustellati possono essere esaminati utilizzando la costruzione e il disegno proposti. Invia gli obiettivi termici e acustici con le dimensioni in modo che la selezione del materiale e l'approvazione del campione soddisfino l'applicazione finita.

Invia il tuo disegno dello schermo termico acustico e i requisiti operativi a BSTFLEX per la revisione del materiale e il preventivo. Per i formati di produzione e l'approvazione del progetto, consulta i nostri servizi di produzione di materiali barriera termica e fornitura OEM.
