Tubo di scarico per riscaldatore a gasolio: 24 mm vs 25 mm, lunghezza, fascette e requisiti di installazione

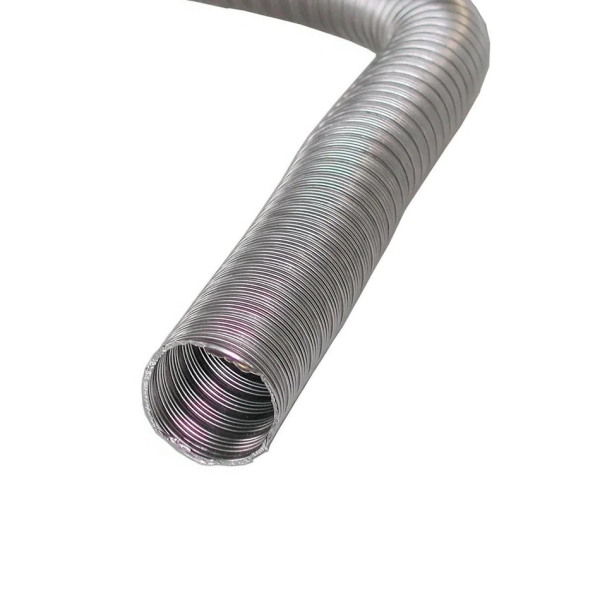

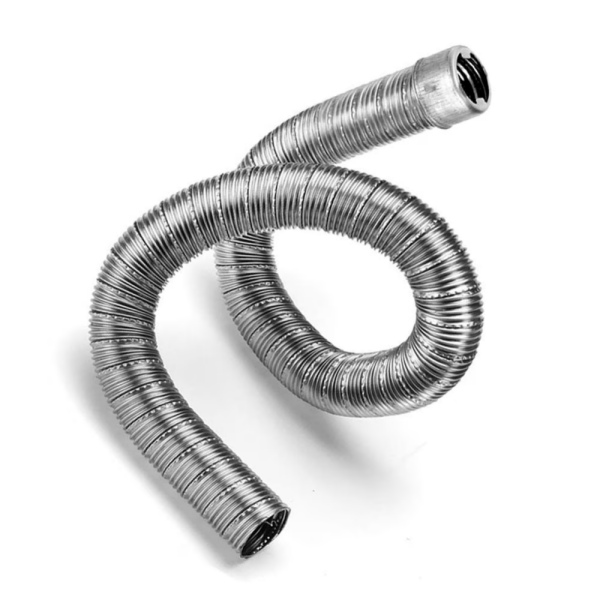

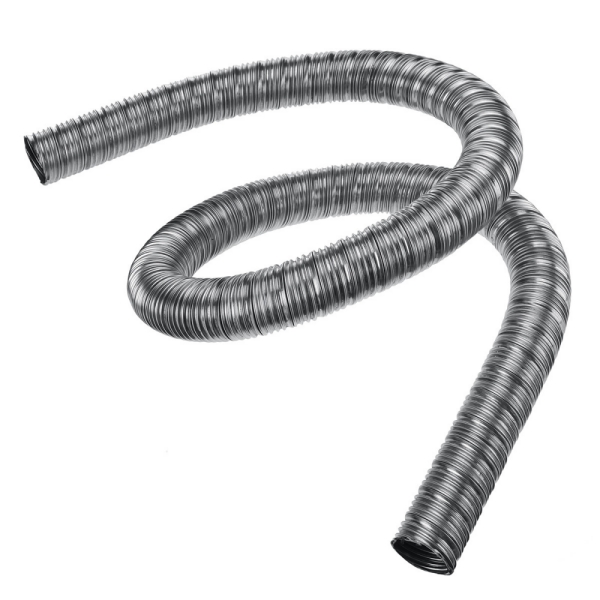

Un tubo di scarico per riscaldatore a gasolio è un tubo metallico flessibile utilizzato sul lato dei gas di scarico di un sistema di riscaldamento ad aria a gasolio o di un riscaldatore ausiliario. Convoglia i gas di scarico caldi lontano dall'uscita del riscaldatore e verso il silenziatore, il punto di scarico o l'uscita di scarico marina. Per un'installazione sicura e affidabile, gli acquirenti devono confermare il diametro corretto, la lunghezza, il tipo di fascetta, lo stile del raccordo e i requisiti di protezione dal calore prima di effettuare l'ordine.
Due delle misure di ricerca più comuni sono tubo di scarico per riscaldatore a gasolio da 24 mm e tubo di scarico per riscaldatore a gasolio da 25 mm. Queste misure sono simili, ma non devono essere considerate intercambiabili senza verificare l'uscita del riscaldatore, il raccordo e la tenuta della fascetta. Una piccola discrepanza di diametro può causare perdite, un'installazione difficile, giunti allentati o un collegamento scadente con il silenziatore di scarico.
BSTFLEX fornisce tubo di scarico flessibile in acciaio inossidabile per riscaldatore a gasolio per sistemi di riscaldamento ausiliari, sistemi di riscaldamento per camper, installazioni di riscaldatori marini, riscaldatori per cabine di camion, canalizzazioni di scarico per generatori e kit di riscaldamento OEM. Questo prodotto fa parte della categoria Tubo di protezione termica alluminato e canalizzazione dell'aria calda.
Perché il tubo di scarico da 24 mm e 25 mm deve essere controllato attentamente
La differenza tra 24 mm e 25 mm sembra minima, ma è importante su un collegamento di scarico. Il tubo di scarico del riscaldatore a gasolio deve adattarsi saldamente all'uscita del riscaldatore, al raccordo, alla fascetta e all'entrata del silenziatore. Se il tubo è troppo piccolo, potrebbe non posizionarsi correttamente sul raccordo. Se è troppo grande, la fascetta potrebbe non sigillare adeguatamente il giunto.
Negli acquisti B2B, l'acquirente non dovrebbe limitarsi a scrivere "24 mm" o "25 mm" nella richiesta. La specifica più sicura include il diametro interno, il diametro esterno se necessario, la lunghezza del tubo, la struttura della parete, il tipo di raccordo, il requisito della fascetta e se il tubo di scarico si collega a un silenziatore o a un'uscita marina.
Prima di selezionare il tubo di scarico da 24mm o 25mm, confermare:
- Diametro esterno dell'uscita di scarico del riscaldatore o dimensione del raccordo.
- Diametro interno del tubo di scarico originale, se si sostituisce un vecchio tubo.
- Tipo di fascetta e intervallo di serraggio.
- Diametro di entrata e di uscita del silenziatore di scarico.
- Lunghezza del tubo flessibile richiesta e direzione di instradamento.
- Se sono necessari un manicotto isolante o una protezione termica vicino a parti sensibili.
Tubo di scarico per riscaldatore diesel da 24 mm vs 25 mm
Sia i tubi di scarico da 24 mm che quelli da 25 mm vengono utilizzati nelle applicazioni di scarico dei riscaldatori. La scelta corretta dipende dall'effettiva uscita del riscaldatore e dai componenti del sistema di scarico, non solo dalla potenza nominale del riscaldatore o dal nome del prodotto.
| Articolo | Tubo di scarico per riscaldatore diesel da 24 mm | Tubo di scarico per riscaldatore diesel da 25 mm |
|---|---|---|
| Ricerca tipica dell'acquirente | tubo di scarico per riscaldatore diesel da 24 mm, tubo di scarico in acciaio inossidabile da 24 mm | tubo di scarico per riscaldatore diesel da 25 mm, tubo di scarico per riscaldatore di stazionamento da 25 mm |
| Utilizzo Principale | Instradamento dello scarico del riscaldatore compatto e fornitura del kit di riscaldamento | Sistemi di scarico per riscaldatori per veicoli, camper, nautica e ausiliari |
| Rischio Principale | Potrebbe essere troppo stretto se l'uscita o il connettore richiedono un attacco più grande | Potrebbe essere troppo lento se il sistema originale è progettato per tubi più piccoli |
| Cosa Misurare | Uscita del riscaldatore, diametro esterno del connettore, ingresso del silenziatore e diametro interno del vecchio tubo | Uscita del riscaldatore, diametro esterno del connettore, ingresso del silenziatore e diametro interno del vecchio tubo |
| Metodo di Acquisto Consigliato | Specificare diametro interno e lunghezza esatti, oltre ai requisiti per fascette e connettori | Specificare diametro interno e lunghezza esatti, oltre ai requisiti per fascette e connettori |
Come Misurare il Diametro del Tubo di Scarico del Riscaldatore Diesel
Il dimensionamento del tubo di scarico deve partire dal punto di connessione. L'uscita del riscaldatore, il connettore e il silenziatore devono essere misurati prima della produzione in serie. Se l'acquirente dispone di un tubo originale, misurare sia il diametro interno che quello esterno, quindi fornire foto che mostrano come il tubo si collega al sistema di riscaldamento.
| Punto di Misurazione | Cosa Misurare | Perché è Importante |
|---|---|---|
| Uscita di Scarico del Riscaldatore | Diametro esterno dell'uscita o diametro del connettore | Determina se il tubo di scarico può calzare sopra o collegarsi all'uscita. |
| Tubo di scarico originale | Diametro interno ed esterno del tubo | Utile per ordini di sostituzione e produzione basata su campioni. |
| Silenziatore di scarico | Diametro di ingresso e di uscita | Garantisce che il collegamento tra il tubo e il silenziatore possa essere stretto correttamente. |
| Raccordo o adattatore | Entrambi i lati del raccordo | Previene incompatibilità quando il sistema utilizza tubi di dimensioni diverse. |
| Intervallo della fascetta | Dimensioni della fascetta e intervallo di serraggio | Conferma se la fascetta è in grado di sigillare il giunto tra il tubo flessibile e il raccordo. |
Scelta della lunghezza corretta del tubo di scarico
La lunghezza del tubo di scarico influisce sulla disposizione dell'installazione, sullo spazio di passaggio e sull'ingombro. Un tubo troppo corto potrebbe tirare contro il raccordo o il silenziatore. Un tubo troppo lungo potrebbe richiedere curve non necessarie e rendere più difficile il passaggio.
Per i kit di riscaldamento OEM, le lunghezze fisse dovrebbero essere definite prima della produzione. Per i distributori, la fornitura all'ingrosso o il tubo di scarico tagliato su misura potrebbe essere più pratica. Per i sistemi di riscaldamento marini, il percorso dovrebbe essere confermato dall'uscita del riscaldatore fino al punto finale di scarico dei gas di scarico prima di effettuare l'ordine.
| Formato di fornitura | Ideale per | Nota per l'acquirente |
|---|---|---|
| Lunghezza fissa del kit | Kit di riscaldamento OEM, confezioni di ricambio e accessori a marchio privato | La tolleranza di lunghezza e il metodo di imballaggio devono essere definiti prima della produzione. |
| Lunghezza di taglio personalizzata | Installazioni speciali, sistemi marini e progetti di apparecchiature | Fornire foto del percorso, posizione delle prese e posizione del silenziatore. |
| Fornitura all'ingrosso | Distributori, officine e aziende di installazione | Consente il taglio in loco ma richiede strumenti e manipolazione corretti. |
Requisiti per morsetti e connettori
Morsetti e connettori non sono dettagli secondari. Determinano se il tubo di scarico può essere montato in modo sicuro e sigillato correttamente. Al momento dell'ordinazione del tubo di scarico per riscaldatore diesel, gli acquirenti devono confermare se hanno bisogno solo del tubo, del tubo con morsetti, del tubo con connettori o di un set completo di accessori per lo scarico.
| Accessorio | Funzione principale | Cosa confermare |
|---|---|---|
| Fascetta per scarico | Fissa il tubo di scarico all'uscita del riscaldatore, al connettore o al silenziatore | Dimensioni della fascetta, intervallo di serraggio e quantità per tubo |
| Raccordo di scarico | Collega le sezioni del tubo flessibile o adatta il tubo a un altro componente | Diametro esterno del raccordo, diametro interno del tubo e disposizione dei giunti |
| Silenziatore di scarico | Riduce il rumore dell'uscita dei gas di scarico nel sistema di riscaldamento | Diametro di ingresso e uscita del silenziatore |
| Guaina di isolamento | Protegge i componenti circostanti dal calore radiante vicino al tubo di scarico | ID guaina, lunghezza, esposizione alla temperatura e posizione del percorso |
| Raccordo di uscita | Supporta lo scarico finale dei gas in installazioni veicolari o marine | Diametro di collegamento, materiale e posizione di montaggio |
Requisiti di installazione per sistemi di riscaldamento per camper, marini e da parcheggio
Il percorso del tubo di scarico deve essere pianificato prima di tagliare il tubo. Il percorso deve consentire un fissaggio sicuro, un corretto collegamento agli accessori e una distanza sufficiente dai materiali sensibili al calore. Per i sistemi confinati, potrebbe essere necessaria una protezione termica attorno a cavi, tubi, pannelli o materiali isolanti vicini.
Confermare la posizione dell'uscita, il percorso sottoscocca, lo spazio libero dal telaio e i pannelli vicini prima di scegliere la lunghezza del tubo.
Confermare il diametro del tubo, il raccordo di uscita, il punto di scarico e se è necessaria una guaina protettiva vicino alle strutture della cabina.
Utilizzare lunghezze di tubo fisse, fascette abbinate e confezioni di accessori coerenti per un assemblaggio ripetibile del kit.
Controllare le vibrazioni, le staffe di montaggio e l'accesso per la manutenzione durante la progettazione della lunghezza del tubo di scarico sostitutivo.
Confermare il diametro dell'uscita di scarico, la temperatura del percorso e se sono necessari isolamento o schermatura supplementari.
Definire la misura del tubo flessibile, la lunghezza, il set di fascette, l'imballaggio e il kit di accessori prima della produzione in serie.
Quando utilizzare l'isolamento per scarico o la protezione termica
Un tubo di scarico in acciaio inossidabile trasporta gas di scarico caldi. Se passa vicino a parti in plastica, cablaggi, linee del carburante, tubi in gomma, pannelli, materiali isolanti o strutture di cabine ristrette, potrebbe essere necessaria una protezione termica aggiuntiva. Questa può includere una guaina isolante per scarico, una guaina termoriflettente, nastro riflettente locale o un materiale scudo termico per scarico.
Il metodo corretto di protezione termica dipende dall'esposizione alla temperatura, dallo spazio libero, dallo spazio di servizio e dai materiali circostanti. Per le applicazioni sul lato di scarico, non utilizzare l'isolamento per condotti dell'aria calda come sostituto della protezione termica per scarico a meno che il materiale non sia specificato per quella condizione.
- Utilizzare la protezione termica per scarico quando il tubo è vicino a componenti sensibili.
- Confermare il diametro interno della guaina prima di coprire il tubo di scarico corrugato.
- Controllare lo spazio libero del percorso prima di aggiungere l'isolamento poiché il diametro esterno finale aumenta.
- Per i kit OEM, definire se l'isolamento viene fornito sfuso o preinstallato.
- Separare la protezione del lato di scarico dall'isolamento dei condotti dell'aria calda nelle descrizioni dei prodotti.
Errori comuni di ordinazione
Il tubo di scarico del riscaldatore a gasolio è un componente di scarico funzionale. Gli errori di approvvigionamento si verificano solitamente quando l'acquirente utilizza solo un nome generico senza confermare le dimensioni effettive del sistema.
- Mischiare 24mm e 25mm senza misurazione: confermare sempre il diametro dell'uscita del riscaldatore, del connettore e del silenziatore.
- Ordinare il tubo senza fascette: il tubo potrebbe arrivare corretto, ma l'installazione non può essere completata in modo pulito senza fascette corrispondenti.
- Ignorare il collegamento del silenziatore: la dimensione di entrata e uscita del silenziatore deve corrispondere al tubo o al connettore.
- Utilizzare termini relativi ai condotti dell'aria calda per parti dello scarico: il tubo di scarico trasporta i gas di scarico della combustione; i condotti dell'aria calda trasferiscono l'aria della cabina.
- Scegliere un tubo troppo lungo: curve non necessarie possono complicare l'instradamento e l'imballaggio.
- Dimenticare la protezione termica: cavi, tubi e pannelli vicini potrebbero richiedere una guaina o uno schermo.
Prodotti BSTFLEX correlati
Il tubo di scarico del riscaldatore a gasolio appartiene alla parte del lato di scarico del sistema di riscaldamento. Può essere promosso insieme a prodotti di protezione termica, isolamento dello scarico e canalizzazione dell'aria calda, ma ciascun prodotto deve essere chiaramente separato dalla posizione nel sistema.
- Tubo di scarico flessibile in acciaio inossidabile per riscaldatore a gasolio per la fornitura di tubi di scarico per riscaldatori da 22mm, 24mm, 25mm, 30mm e personalizzati.
- Tubo di protezione termica alluminato e canalizzazione dell'aria calda per canalizzazione del riscaldatore, tubo di protezione termica, canalizzazione correlata allo scarico e prodotti di gestione termica.
- Isolamento dello scudo termico per scarico per applicazioni di tubi di scarico, scarico del riscaldatore e protezione termica del motore.
- Guaina termoriflettente in fibra di vetro rivestita in alluminio per la protezione dal calore radiante attorno a tubi, cavi e flessibili.
- Nastro termoriflettente in alluminio con supporto adesivo per fasciatura locale, sigillatura e protezione riflettente.
Richiedi il tubo di scarico del riscaldatore a gasolio per diametro, lunghezza e set di accessori
BSTFLEX fornisce tubi di scarico flessibili in acciaio inossidabile per riscaldatori a gasolio, tubi di scarico per riscaldatori a gasolio da 24mm, tubi di scarico per riscaldatori di stazionamento da 25mm, tubi di scarico per riscaldatori a gasolio marini e tubi di scarico flessibili personalizzati per kit di riscaldamento, camper, barche, camion e progetti di canalizzazione dello scarico OEM.
- Misure di tubi di scarico da 22mm, 24mm, 25mm, 30mm e personalizzate
- Lunghezza di taglio personalizzata, lunghezza del kit fissa o fornitura sfusa
- Costruzione di tubi di scarico corrugati flessibili in acciaio inossidabile
- Opzioni di fascette, connettori, silenziatori e manicotti isolanti
- Etichetta privata, sacchetto per accessori e confezione in cartone OEM disponibili
- Produzione in serie per produttori e distributori di kit di riscaldamento
Conclusione
La scelta del tubo di scarico del riscaldatore a gasolio non è solo una questione di 24 mm o 25 mm. Gli acquirenti dovrebbero confermare il diametro di uscita del riscaldatore, il diametro interno del tubo di scarico, il collegamento del silenziatore, l'intervallo delle fascette, la lunghezza richiesta, il percorso di instradamento e i requisiti di protezione termica prima di ordinare.
BSTFLEX è in grado di fornire tubi di scarico flessibili in acciaio inossidabile per riscaldatori a gasolio in dimensioni standard e personalizzate, completi di fascette, connettori, guaine isolanti e imballaggi OEM in base ai requisiti del progetto. Per un preventivo accurato, inviare il diametro richiesto, la lunghezza, i dettagli di collegamento, le foto dell'applicazione e l'elenco degli accessori.
Visualizza il prodotto qui: Tubo di scarico flessibile in acciaio inossidabile per riscaldatore a gasolio BSTFLEX.
FAQ: Selezione del tubo di scarico del riscaldatore a gasolio
Il tubo di scarico del riscaldatore a gasolio da 24 mm è uguale al tubo flessibile di scarico del riscaldatore a gasolio da 25 mm?
No. Le dimensioni sono simili, ma non devono essere considerate uguali senza controllare l'uscita del riscaldatore, il connettore, la fascetta e l'ingresso del silenziatore. Confermare sempre il diametro interno effettivo e la dimensione della connessione prima di ordinare.
Come scelgo la lunghezza giusta del tubo flessibile di scarico del riscaldatore a gasolio?
Misurare il percorso dall'uscita di scarico del riscaldatore al silenziatore, al punto di scarico o al raccordo di uscita finale. Evitare percorsi inutilmente lunghi e confermare se il tubo viene fornito a lunghezza fissa, a misura personalizzata o in rotoli.
Ho bisogno di fascette con il tubo flessibile di scarico del riscaldatore a gasolio?
Nella maggior parte delle installazioni, sono necessarie fascette per fissare il tubo all'uscita del riscaldatore, al connettore o al silenziatore. La dimensione della fascetta e l'intervallo di serraggio devono corrispondere al tubo e al raccordo.
Il tubo flessibile di scarico del riscaldatore a gasolio è uguale al condotto dell'aria calda?
No. Il tubo flessibile di scarico del riscaldatore a gasolio trasporta i gas di scarico della combustione. Il condotto dell'aria calda trasferisce l'aria riscaldata della cabina dall'uscita del riscaldatore alla cabina o al vano.
Il tubo flessibile di scarico può essere fornito con guaina isolante?
Sì. BSTFLEX può fornire un tubo flessibile di scarico con una guaina isolante compatibile o prodotti di protezione termica quando il percorso di scarico è vicino a componenti sensibili al calore.
Quali informazioni sono necessarie per un preventivo?
Si prega di fornire il diametro interno del tubo di scarico, la lunghezza richiesta, i requisiti di materiale, le esigenze di fascette o connettori, la dimensione della connessione del silenziatore, l'applicazione, il metodo di imballaggio e la quantità dell'ordine.
