Ordinare il materiale per scudi termici in alluminio basandosi esclusivamente sui metri quadrati non indica al fornitore con quale efficienza esso si muoverà attraverso il processo di lavorazione del cliente. Le dimensioni dei fogli influenzano la resa dei pezzi grezzi, gli scarti di rifilatura, l'orientamento dei modelli, le operazioni di formatura, l'imballaggio e, in ultima analisi, il costo di ogni scudo termico finito.
Per un programma OEM, la dimensione del foglio di scudo termico in alluminio più utile non è quindi necessariamente il foglio più grande disponibile. È la dimensione che produce i pezzi grezzi richiesti con scarti controllati e si adatta al processo di taglio, stampaggio e movimentazione del cliente.
BSTFLEX fornisce foglio di scudo termico in alluminio goffrato per applicazioni di protezione termica per scarichi automobilistici, vani motore, sottoscocca e altre. Le dimensioni standard elencate includono 300 × 500 mm, 500 × 500 mm e 500 × 700 mm. Per requisiti OEM al di fuori di questi formati, fornire le dimensioni richieste e la quantità di produzione per la revisione del progetto.
La corretta dimensione della materia prima dovrebbe essere sviluppata a ritroso a partire dal componente finito.

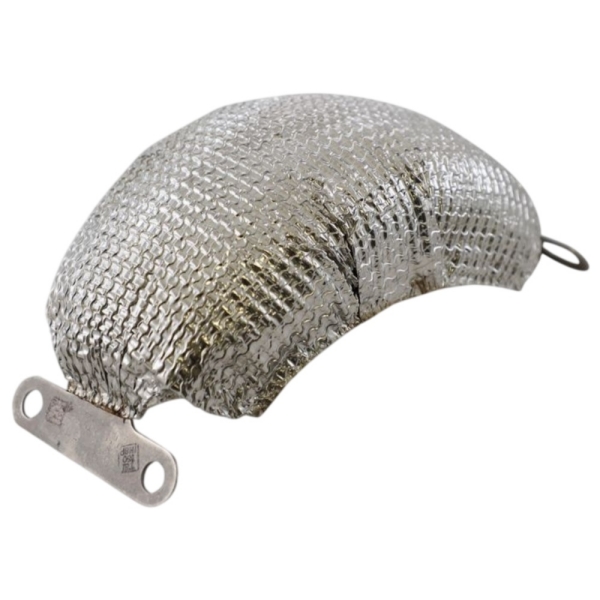

Un cliente che produce una barriera piana potrebbe aver bisogno di poco più della rifilatura lungo il perimetro. Uno scudo termico automobilistico tridimensionale può richiedere materiale aggiuntivo per pieghe, flange, linguette di montaggio, bordi formati e rifilatura finale.
Ciò significa che tre dimensioni dovrebbero essere tenute separate:
Raramente sono identiche.
Se uno scudo finito misura ad esempio 420 × 280 mm, ordinare materiale esattamente di quella dimensione potrebbe non lasciare alcun margine per i ritorni dei bordi, le aree di tenuta o la rifilatura finale. Il pezzo grezzo dovrebbe prima essere sviluppato dal processo di formatura e il foglio acquistato dovrebbe poi essere selezionato dal layout del pezzo grezzo.
L'attuale gamma di fogli barriera termica in alluminio goffrato BSTFLEX elenca le seguenti dimensioni standard dei pannelli:
| Codice Articolo | Dimensioni del Foglio | Uso Tipico di Acquisto |
|---|---|---|
| AL0305 | 300 × 500 mm | Piccoli scudi, prototipi e barriere termiche localizzate |
| AL0505 | 500 × 500 mm | Pannelli di medie dimensioni e lavori di fabbricazione generale |
| AL0507 | 500 × 700 mm | Pezzi grezzi più grandi e applicazioni che richiedono area di formatura o rifilatura aggiuntiva |
Queste dimensioni forniscono punti di partenza pratici. Non devono essere interpretate come l'unico requisito OEM possibile. Laddove i quantitativi di produzione giustifichino un formato di materiale diverso, indicare la dimensione richiesta nella RFQ affinché sia possibile confermare la fattibilità della fornitura.
La frase scudo termico in alluminio tagliato su misura può riferirsi a diverse fasi di fornitura molto differenti.
Un acquirente potrebbe richiedere:
Questi non dovrebbero condividere la stessa descrizione di preventivo.
Quando si invia una richiesta, specificare l'esatta condizione di consegna richiesta. Se è necessario solo il foglio grezzo, fornire le dimensioni del foglio. Se ci si attende che il fornitore tagli il profilo finito, fornire un disegno controllato. Se è richiesta anche la profilatura, fornire il disegno del componente finito oltre alla geometria del pezzo grezzo.
Un pezzo grezzo piatto deve contenere materiale sufficiente per creare tutte le caratteristiche nello schermo finito.
Le caratteristiche tipiche che influenzano le dimensioni del pezzo grezzo includono:
Per pieghe semplici, i tecnici di produzione possono calcolare un pezzo grezzo iniziale dalla geometria della piega e quindi convalidarlo tramite formatura di prova. Schermi stampati complessi richiedono normalmente lavori di sviluppo del pezzo grezzo basati sulla mascheratura effettiva e sul comportamento del materiale.
Non aggiungere una percentuale arbitraria a ogni lato del componente finito considerandola come il pezzo grezzo di produzione. Il materiale aggiuntivo deve avere uno scopo definito.
Alcune geometrie di schermi termici sono più facili da controllare quando il pezzo viene formato prima e rifilato successivamente.
In questi casi, il pezzo grezzo iniziale include deliberatamente materiale in eccesso attorno ai bordi selezionati. Questo materiale offre spazio per la variazione di formatura e può essere rimosso dopo che il pezzo ha raggiunto la sua forma tridimensionale finale.
Il disegno dovrebbe distinguere:
Senza questa distinzione, l'ufficio acquisti potrebbe confrontare preventivi per due lamierini apparentemente identici, anche se un fornitore ha incluso il materiale di processo necessario e l'altro no.
I buyer OEM dovrebbero valutare quanti sbozzati utilizzabili possono essere prodotti da ciascuna lamiera acquistata.
Si considerino due formati di lamiera con un'area totale simile. Se uno consente di nidificare in modo efficiente quattro sbozzati mentre un altro ne produce solo tre a causa dell'orientamento della trama o dei margini di bordo, il prezzo più basso per metro quadrato potrebbe non tradursi nel costo più basso per scudo termico.
Un utile confronto dei costi dei materiali è quindi il seguente:
Costo del foglio acquistato ÷ numero di pezzi grezzi accettabili ricavati da quel foglio
Aggiungere quindi i relativi costi di taglio, rifinitura e gestione degli scarti.
Per i programmi ripetuti, inviare al fornitore un disegno di nesting ove possibile. Ciò rende le discussioni sulle dimensioni dei fogli molto più precise rispetto alla sola citazione dell'area approssimativa della parte finita.

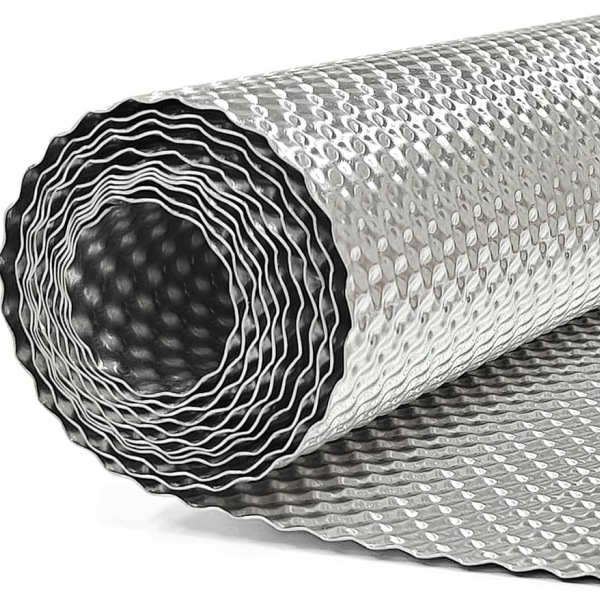

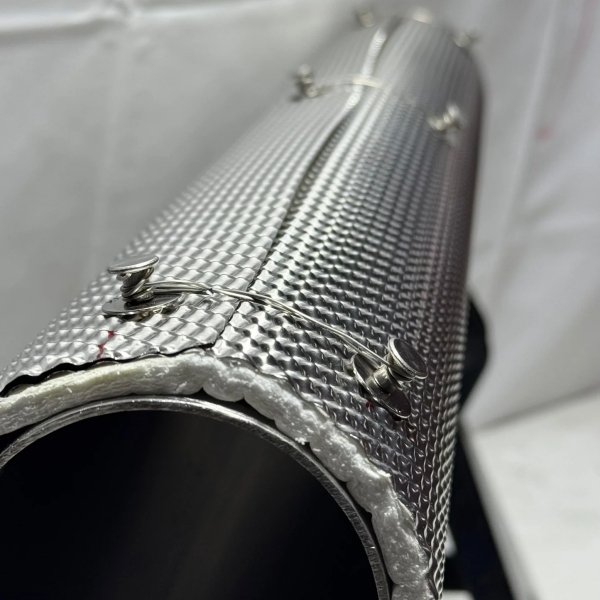

Il materiale dello schermo termico in alluminio goffrato ha una superficie tridimensionale anziché una finitura liscia e piatta. A seconda del motivo selezionato e della successiva operazione di formatura, l'orientamento potrebbe dover rimanere coerente da un pezzo grezzo all'altro.
Se l'orientamento è importante, indicarlo chiaramente sul disegno del pezzo grezzo.
Le informazioni utili per il disegno possono includere:
Non ruotare i pezzi grezzi durante il nesting al solo scopo di aumentare la resa del materiale se il componente approvato richiede un orientamento controllato.
Quando si parla delle dimensioni dei fogli per schermi termici in alluminio, lo spessore richiede una definizione a sé.
Lo spessore del foglio di alluminio originale e l'altezza complessiva di un profilo goffrato non costituiscono necessariamente la stessa misurazione. Un materiale fortemente goffrato occupa un ingombro tridimensionale maggiore di quello suggerito dal solo spessore del metallo base.
Per una specifica OEM, identificare esattamente quale misurazione viene controllata.
I campi tipici includono:
| Specifica | Cosa descrive |
|---|---|
| Spessore del metallo base | Lo spessore del materiale in alluminio vero e proprio |
| Profilo di goffratura | La geometria creata sulla superficie del materiale |
| Altezza complessiva della goffratura | L'ingombro totale occupato dal foglio goffrato laddove sia richiesta questa misurazione |
| Ingombro dello schermo finito | Le dimensioni complessive del componente formato |
L'utilizzo del termine “spessore” per tutte e quattro le misurazioni può causare errori negli acquisti.
I laboratori di prototipazione preferiscono spesso fogli maneggevoli che possono essere tracciati, tagliati e sagomati senza attrezzature specializzate per la movimentazione dei materiali.
Un pannello standard più piccolo può essere utile quando è necessario valutare solo uno o due schermi prima di finalizzare il formato grezzo di produzione.
Per la produzione ripetuta mediante taglio di profilati o tranciatura, la priorità si sposta sull'utilizzazione del materiale e su un orientamento coerente del pezzo grezzo.
Le dimensioni della lamiera devono essere abbinate allo schema di nesting e all'attrezzatura di taglio. Bordi ampi inutilizzati rappresentano un costo ricorrente, non un semplice scarto di prototipazione.
Per uno schermo termico automobilistico stampato, le dimensioni del pezzo grezzo devono essere sviluppate attorno al processo di formatura. Il materiale richiesto per l'imbutitura, la formazione della flangia o la rifilatura finale deve rimanere disponibile fino al completamento dell'operazione pertinente.
Se il cliente richiede un componente stampato finito anziché una lamiera di alluminio grezza, fornire il disegno completo e definire l'ambito di fornitura separatamente.
Un pannello standard è spesso la scelta più conveniente per quantitativi di sviluppo, parti di ricambio e fabbricazione a volumi inferiori. Fornisce un formato di partenza noto senza creare la necessità di una nuova dimensione del materiale.
Una lamiera o un pezzo grezzo specifici per il progetto diventano più vantaggiosi quando:
La disponibilità di formati personalizzati deve essere confermata durante il preventivo per la lega, il trattamento termico, il disegno, lo spessore e la quantità richiesti. Non dare per scontato che ogni possibile dimensione possa essere prodotta da qualsiasi combinazione di materiali.
Acquistare pezzi grezzi anziché lamiere intere può ridurre il lavoro di taglio interno quando la geometria del componente e il processo di produzione sono già stabili.
Questo approccio può avere senso per:
Tuttavia, un foglio sagomato aggiunge valore solo quando la sua geometria è controllata.
Il disegno di acquisto deve identificare dimensioni, tolleranze, riferimenti, raggi di raccordo, fori se inclusi, orientamento del motivo e requisiti dei bordi.
BSTFLEX fornisce materiale per schermi termici in alluminio, ma alcuni progetti richiedono uno schermo termico metallico completato anziché materiale in fogli.
Mantenere separate queste richieste.
Richiesta di materiale:lega, tempra, spessore del metallo base, motivo, dimensioni del foglio, quantità e imballaggio.
Richiesta di foglio sagomato:tutti i dettagli del materiale più il disegno del foglio sagomato, tolleranze del profilo e requisiti dei bordi.
Richiesta di schermo termico finito:disegno completo del componente, geometria di formatura, fori, dettagli di montaggio, interfacce e requisiti di validazione.
Per i componenti metallici formati, i clienti possono anche visionare la gamma di schermi termici stampati in metallo gamma di schermi termici stampati in metallo.
L'imballaggio dovrebbe proteggere più della sola superficie visibile.
I pannelli sottili goffrati possono essere danneggiati da una manipolazione non controllata, bordi schiacciati o oggetti pesanti posizionati sopra il pacco. Definire l'imballaggio in base alle dimensioni e al processo di ricevimento del cliente.
Per un ordine OEM, le informazioni utili sull'imballaggio includono:
I requisiti di imballaggio dovrebbero essere concordati per il prodotto effettivo. Un imballaggio adatto per un foglio da 300 × 500 mm potrebbe non essere appropriato per un pannello personalizzato molto più grande.
Una richiesta precisa consente di confrontare i preventivi sulla stessa base.
| Campo RFQ | Informazioni da fornire |
|---|---|
| Applicazione | Scarico, vano motore, sottoscocca, serbatoio del carburante, paratia, tunnel della trasmissione o altra posizione |
| Lega | Lega di alluminio richiesta o indicazione che si richiede la valutazione del fornitore |
| Tempra | Condizione del materiale specificata ove applicabile |
| Spessore del metallo di base | Spessore nominale richiesto e tolleranza se controllata |
| Motivo di goffratura | Riferimento del motivo esistente, disegno o campione approvato |
| Formato di fornitura | Foglio standard, foglio rettangolare personalizzato, componente grezzo o formato |
| Dimensioni | Lunghezza e larghezza richieste, specificando se si riferiscono al foglio o al pezzo grezzo finito |
| Orientamento del motivo | Indicare se l'orientamento deve rimanere controllato |
| Quantità | Requisito del prototipo, quantità del lotto normale e previsione annuale |
| Imballaggio | Quantità per confezione, requisiti di identificazione e protezione |
L'attuale gamma di prodotti BSTFLEX elenca fogli di scudo termico in alluminio goffrato da 300 × 500 mm, 500 × 500 mm e 500 × 700 mm. Per un progetto OEM che richiede un formato diverso, fornire le dimensioni e la quantità richieste in modo da poterne verificare la disponibilità.
Sì. Il materiale è progettato per essere tagliato, piegato e sagomato per la fabbricazione di barriere termiche. Per la produzione ripetuta, definire se il requisito è un foglio rettangolare, un pezzo grezzo piatto o un componente formato finito, poiché ciascuno richiede informazioni d'acquisto diverse.
Non necessariamente. La sagomatura, i bordi piegati, le linguette di montaggio e la rifinitura finale possono richiedere un pezzo grezzo di partenza più grande. Sviluppare il pezzo grezzo piatto dalla geometria finita prima di selezionare il formato del foglio acquistato.
Uno sbozzato è il pezzo di materiale piatto preparato per la successiva formatura o assemblaggio. Può essere rettangolare o sagomato a seconda del processo di produzione. Le sue dimensioni dovrebbero essere controllate separatamente da quelle del paracalore finito.
No. L'efficienza dell'acquisto dipende dalla resa degli sbozzati utilizzabili, dagli scarti di taglio, dall'orientamento del modello, dalla movimentazione e dal processo di fabbricazione del cliente. Confronta il costo per sbozzato accettabile piuttosto che la sola area del foglio.
Sì, laddove la loro geometria, l'orientamento del motivo e i requisiti di fabbricazione lo consentono. Uno schema di nidificazione può migliorare l'utilizzo del materiale nella produzione OEM ripetuta.
BSTFLEX supporta progetti di protezione termica OEM e la fabbricazione di schermi termici in metallo. I requisiti per le parti finite devono essere quotati da disegni o campioni in modo che il materiale, la sagomatura, il taglio e l'ambito di ispezione possano essere definiti correttamente.
Per un pannello standard, consulta l'attualeFoglio di barriera termica in alluminio goffrato BSTFLEXdimensioni e identifica il formato che si adatta alle tue esigenze di prototipazione o fabbricazione.
Per i progetti di produzione, inviare lo sviluppo in piano e il disegno del pezzo finito, se disponibile. Includere lega, stato fisico, spessore del metallo base, motivo in rilievo, dimensioni richieste, quantità di prototipi e volume di produzione previsto.
Se l'alluminio non è adatto ai requisiti termici o meccanici dell'installazione, BSTFLEX fornisce anchemateriale per schermo termico in acciaio inossidabile goffrato e materiale per schermo termico in Inconel Alloy 625 per altre condizioni operative.
Invia le dimensioni del foglio di schermo termico in alluminio e la richiesta di offerta a BSTFLEXper la revisione di materiale, dimensioni, campioni e produzione OEM.
