L'isolamento dello scarico su un veicolo fuoristrada deve considerare due aspetti: controllare il calore e rimanere integro nell'ambiente di installazione. Un bendaggio scelto solo per la sua resistenza alla temperatura potrebbe comunque non essere adatto laddove la sua superficie esposta sia vulnerabile ad abrasioni, detriti o danni durante la manutenzione.

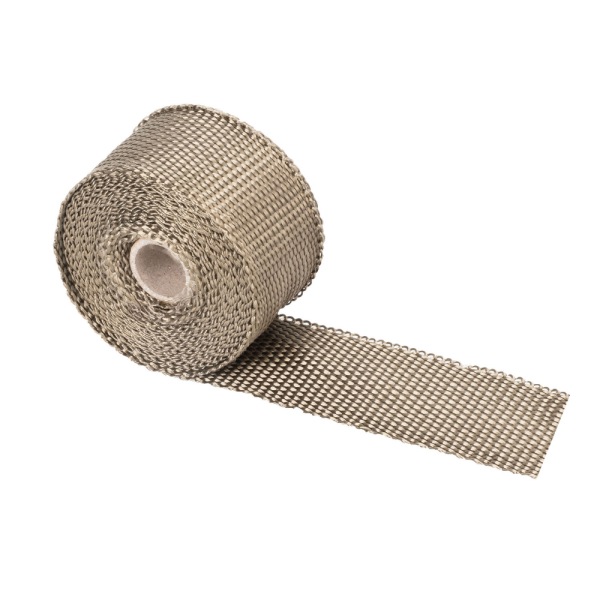

Bendaggio per scarico rinforzato in acciaio inossidabile unisce l'isolamento tessile a un rinforzo metallico esterno. I bendaggi termici per scarico BSTFLEX Pro Black e Pro Tan utilizzano fibra di vetro ad alta temperatura con uno strato esterno in acciaio inossidabile 304 per applicazioni su scarichi fuoristrada, powersports e ad alte prestazioni. Offrono un'opzione rinforzata all'interno della gamma di bendaggi termici per scarico e collettori BSTFLEX.
La fibra di vetro e l'acciaio inossidabile hanno scopi diversi. Il tessuto fornisce isolamento, mentre il rinforzo esterno aiuta a proteggere la superficie tessile dall'usura meccanica. La scelta di una struttura rinforzata implica quindi sia requisiti termici che le condizioni attorno al tubo.
Non si tratta semplicemente di un rotolo di foglio in acciaio inossidabile, né di una rete metallica sfusa utilizzata all'interno di un silenziatore. È una benda termica composita per scarico con un componente tessile isolante e una struttura esterna protettiva.
Per gli acquirenti che cercano una benda per scarico resistente all'abrasione, la domanda importante è cosa causa l'abrasione. Il contatto superficiale occasionale, il movimento ripetuto contro una staffa e un colpo diretto da un sasso sono problemi diversi. Il rinforzo potrebbe essere appropriato per la prima condizione; le altre potrebbero richiedere una distanza rivista, un supporto per tubi o una protezione separata.
Una benda rinforzata non è una protezione antiurto strutturale e non rende uno scarico sicuro da toccare. Mantenere le protezioni richieste in posizione e preservare la distanza da persone, cablaggi, tubi flessibili e materiali combustibili.

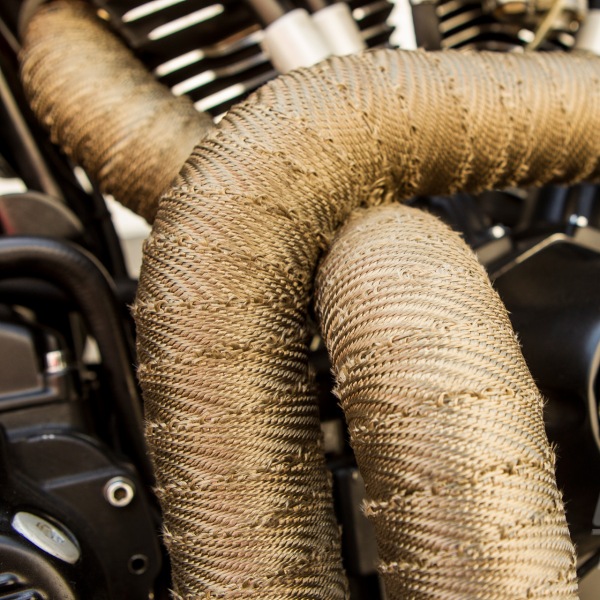

Quando si specifica la benda termica per scarico di ATV o UTV, tracciare il tubo rispetto ai pannelli, ai cablaggi e ai punti di servizio vicini. Controllare la sezione che necessita di isolamento e identificare dove la superficie esterna sarà esposta. Valutare un campione rinforzato laddove la durata della superficie faccia parte del requisito, previa approvazione per il sistema di scarico.
Non selezionare un rotolo basandosi esclusivamente sulla categoria del veicolo. Il diametro del tubo, le curve, lo spazio libero disponibile e l'accesso per la manutenzione dovrebbero determinare il piano di copertura.
Per la benda termica per scarichi fuoristrada utilizzata su un veicolo da competizione, ispezionare qualsiasi isolamento precedente prima di sceglierne una sostitutiva. Un danno localizzato vicino a una staffa suggerisce un'azione correttiva diversa rispetto a un danno diffuso lungo una sezione calda. Registrare dove ha avuto inizio il guasto anziché dare per scontato che ogni problema richieda una classe di temperatura più elevata.
Laddove si preveda un impatto diretto di detriti, valutare la protezione e il sistema di montaggio, nonché l'isolamento. Un rivestimento rinforzato non dovrebbe essere l'unica protezione contro un carico capace di danneggiare il tubo stesso.
Un bendaggio per scarichi powersports potrebbe dover entrare tra protezioni, comandi a pedale e sezioni di tubi ravvicinate. Provare la costruzione proposta sulla curva più stretta e con il minor gioco prima di approvare l'installazione completa. Il rinforzo superficiale è utile solo se l'assemblaggio completato continua a montare correttamente e rimane utilizzabile.
BSTFLEX offre versioni nere e marroni di questa struttura rinforzata. Selezionare la finitura richiesta per il progetto, quindi confermare le dimensioni del rotolo e le specifiche di installazione.
| Prodotto | Svantaggistruzione | Larghezza indicata | Lunghezze dei rotoli indicate |
|---|---|---|---|
| Fascia termica per scarico Pro Black | Fibra di vetro ad alta temperatura con uno strato esterno in acciaio inossidabile 304 | 1,5 pollici | 10 ft, 20 ft e 30 ft |
| Pro Tan Exhaust Heat Wrap | Fibra di vetro ad alta temperatura con uno strato esterno in acciaio inossidabile 304 | 1,5 pollici | 10 ft, 20 ft e 30 ft |
Per gli acquisti metrici, 1,5 pollici equivalgono a 38,1 mm. Identificare la dimensione di produzione e la tolleranza richieste invece di considerare ogni prodotto nominale da 38 mm come un sostituto esatto. Richiedere la conferma di qualsiasi larghezza o lunghezza non standard prima di finalizzare un ordine.
Il colore è una scelta di finitura, non la prova di una diversa capacità di temperatura. Per una gamma di prodotti abbinati, approvare i campioni neri e marroni rispetto agli stessi requisiti dimensionali e di installazione pertinenti.
Uno strato esterno in acciaio inossidabile non stabilisce di per sé la temperatura di esercizio continuo del rivestimento completo. La scelta deve tenere conto del tessuto, di qualsiasi finitura, della struttura e dell'esposizione effettiva.
Fornire la temperatura prevista del tubo costante, i picchi brevi e la loro durata. Distinguere le misurazioni della superficie del tubo dalle misurazioni dei gas di scarico e identificare se un limite di materiale citato si riferisce al contatto diretto, all'esposizione radiante o al servizio intermittente.
Se un rivestimento esistente mostra danni lontani dai punti di contatto, analizzare le condizioni operative prima di specificare il rinforzo come rimedio. Viceversa, quando l'isolamento rimane per il resto integro ma è consumato in corrispondenza di una staffa, correggere la condizione di contatto prima di installare un nuovo rivestimento.
Per la valutazione del campione, definire il risultato da verificare: copertura mantenuta, assenza di isolamento esposto, temperatura accettabile dei componenti vicini o resistenza a una specifica condizione di usura. Non sostituire un'etichetta generica per fasciatura di scarico per impieghi gravosi con un criterio di accettazione.

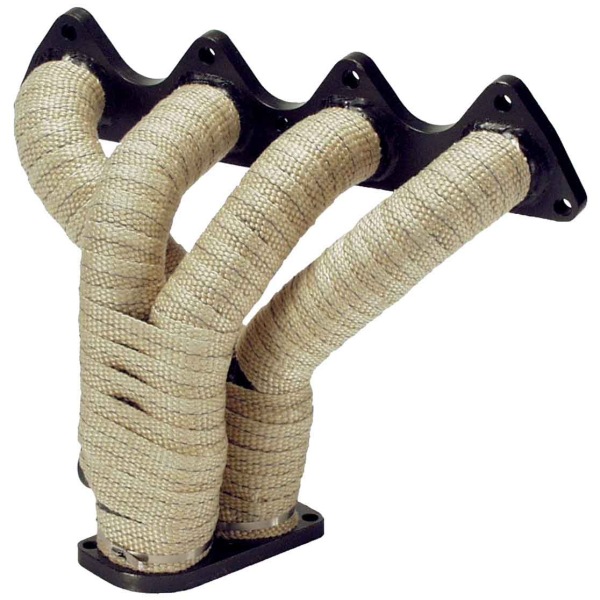

La fasciatura di scarico da 1,5 pollici elencata deve essere valutata sulla geometria effettiva. Verificare il raggio interno delle curve, i raccordi ai collettori e lo spazio sotto le protezioni esistenti. Un montaggio soddisfacente su un tubo dritto non dimostra che la stessa costruzione si adatterà correttamente all'intero assieme.
Utilizzare la sovrapposizione specificata per il prodotto selezionato. Il rinforzo esterno deve poggiare in modo coerente attraverso la sovrapposizione senza bordi esposti o eccessivi arricciamenti. Non trasferire automaticamente la sovrapposizione utilizzata con un nastro diverso.
Misurare la dimensione esterna completata, comprese le sovrapposizioni e gli elementi di fissaggio. Verificare lo spazio libero attraverso l'intervallo richiesto di movimento dei componenti, non solo con il veicolo fermo. Il rinforzo metallico non deve diventare una nuova superficie di sfregamento contro un tubo flessibile o un cablaggio vicino.
Per la pianificazione della lunghezza del rotolo, misurare ciascuna sezione rivestita e considerare curve, variazioni di diametro e fissaggio terminale. Confermare il consumo finale con un'installazione di prova prima di impostare la lunghezza di taglio per la produzione ripetuta.
Iniziare con uno scarico completamente raffreddato e meccanicamente integro. Riparare perdite, saldature incrinate e corrosione significativa prima di applicare l'isolamento. Indossare protezioni adatte per mani e occhi e seguire le istruzioni di manipolazione fornite sia per il tessuto che per il rinforzo metallico.
Disporre la copertura prima del taglio. Mantenere accessibili sensori, fascette, molle, flange e dispositivi di fissaggio di servizio richiesti. Confermare se è consentita la bagnatura o il trattamento superficiale per questa costruzione; non si deve dare per scontato che le istruzioni per un altro rivestimento siano applicabili.
Mantenere la tensione e la sovrapposizione specificate, quindi fissare l'installazione con il metodo di fissaggio ad alta temperatura approvato. Non dare per scontato che una struttura esterna sovrapposta elimini la necessità di ritenzione terminale. Posizionare e rifinire le code dei dispositivi di fissaggio metallici in modo che non possano entrare in contatto con i componenti circostanti.
La guida ai prodotti Pro Black e Pro Tan sconsiglia di rivestire convertitori catalitici, tubi flessibili, giunti flessibili e sistemi di scarico in titanio-metallo. Queste esclusioni si applicano ancora quando un'applicazione richiede una protezione aggiuntiva contro l'abrasione.
I prodotti inoltre non sono destinati a essere spostati o rimossi dopo il ciclo termico. Pianificare l'accesso per la manutenzione prima dell'installazione anziché presumere che lo stesso rivestimento possa essere ripetutamente rimosso e rimontato.
Includere i controlli dell'isolamento nel piano di manutenzione del veicolo. Ispezionare per verificare la presenza di sovrapposizioni spostate, fissaggi terminali allentati, trefoli metallici danneggiati, tessuto esposto e usura sulle staffe adiacenti. Controllare sia il rivestimento che il componente che potrebbe essere entrato in contatto con esso.
Non trattare uno strato esterno in acciaio inossidabile come un involucro impermeabile o come protezione contro la corrosione per il tubo sottostante. Per servizi in ambienti bagnati o sporchi, valutare il drenaggio, la contaminazione e la praticità del metodo di ispezione durante l'approvazione del campione.
Evitare contaminazioni da olio e carburante nell'isolamento. Correggere la fonte di qualsiasi perdita e valutare il materiale interessato prima di un ulteriore funzionamento; non tentare di rimuovere la contaminazione facendo scaldare maggiormente lo scarico.
Laddove il tubo debba essere scoperto frequentemente, valutare una disposizione di protezione termica rimovibile anziché specificare un rivestimento non progettato per la rimozione ripetuta.
Per un assieme OEM o un kit per distributori, approvare qualcosa di più dell'aspetto di un rotolo non utilizzato. Una revisione utile include il campione di materiale, un campione montato e la configurazione di imballaggio proposta.
| Voce di approvazione | Cosa definire |
|---|---|
| Costruzione | Prodotto selezionato, componente tessile, strato esterno in acciaio inossidabile e finitura |
| Dimensioni | Larghezza, spessore, lunghezza utile e tolleranze richieste |
| Condizione di montaggio | Sezioni coperte, sovrapposizione, ritenzione terminale, adattamento alle curve e luci finite |
| Condizioni di valutazione | Esposizione termica, condizioni di usura pertinenti e criteri di accettazione concordati |
| Contenuto del kit | Quantità di rotoli, ferramenta di fissaggio, istruzioni di installazione e imballaggio |
Registrare la configurazione approvata per ordini ripetuti. Includere fotografie di curve critiche e posizioni di fissaggio laddove aiutino a spiegare il requisito di installazione.
Per la preparazione dei preventivi, l'imballaggio e i requisiti dei campioni, consultare Produttore di Fasce per Scarico per Forniture OEM e a Marchio Privato. Indicare eventuali requisiti personalizzati separatamente rispetto alle opzioni di rotolo pubblicate.
In questa gamma di prodotti, si tratta di una fasciatura isolante per scarico che combina fibra di vetro ad alta temperatura con uno strato esterno in acciaio inossidabile 304. Non è un nastro interamente metallico né un sostituto dell'imballaggio interno del silenziatore.
Valutare il rinforzo quando la protezione della superficie isolante esposta è un requisito importante. Confermare l'idoneità termica separatamente e correggere il contatto persistente o lo spazio libero inadeguato anziché affidarsi unicamente al rinforzo.
È un candidato per impianti di scarico omologati per uso fuoristrada. L'idoneità dipende dal materiale del tubo, dalla temperatura, dalla geometria e dall'accesso richiesto, non semplicemente dal fatto che il veicolo sia un ATV o un UTV.
Non dedurre una classificazione più elevata solo dal metallo esterno. Utilizzare i limiti di funzionamento confermati per il prodotto completo e l'installazione prevista.
La guida al prodotto pubblicata non consiglia di spostare o rimuovere questi manicotti dopo il ciclo termico. Pianificare l'installazione di conseguenza e valutare un'alternativa rimovibile ove sia richiesto un accesso ripetuto.
Inviare a BSTFLEX le dimensioni del tubo, i requisiti di temperatura, le condizioni di esposizione e la quantità richiesta. Identificare le sezioni da coprire e le eventuali tolleranze critiche. Per i kit, includere i requisiti di fissaggio e confezionamento in modo che il nastro e gli accessori possano essere esaminati come un'unica configurazione.
Utilizzare Fascia scarico rinforzata Pro Black o Bende per scarico rinforzate Pro Tancome riferimento del prodotto quando si richiedono campioni o un preventivo.
