ID vs OD dei condotti di riscaldamento: come misurare tubi flessibili da 60mm, 65mm, 75mm e 90mm
Gli errori nelle dimensioni dei condotti di riscaldamento sono comuni nei sistemi di riscaldamento diesel, riscaldatori da parcheggio, riscaldatori per camper e riscaldatori marini. Un acquirente potrebbe richiedere condotti di riscaldamento da 60mm, mentre un altro potrebbe descrivere lo stesso tubo come condotti di riscaldamento da 65mm poiché una misura si riferisce al diametro interno e l'altra al diametro esterno. Questa differenza può causare una scelta errata del tubo, collegamenti allentati, installazioni difficili e riduttori o griglie di uscita non corrispondenti.
La regola più importante è semplice: i condotti per aria calda vengono solitamente selezionati in base al ID, o diametro interno, poiché l'ID controlla il passaggio dell'aria e deve corrispondere all'uscita del riscaldatore, all'adattatore, alla bocchetta o al riduttore. OD, o diametro esterno, include la parete del condotto e può variare in base alla struttura del materiale, allo strato isolante, alla pellicola esterna o al rinforzo.

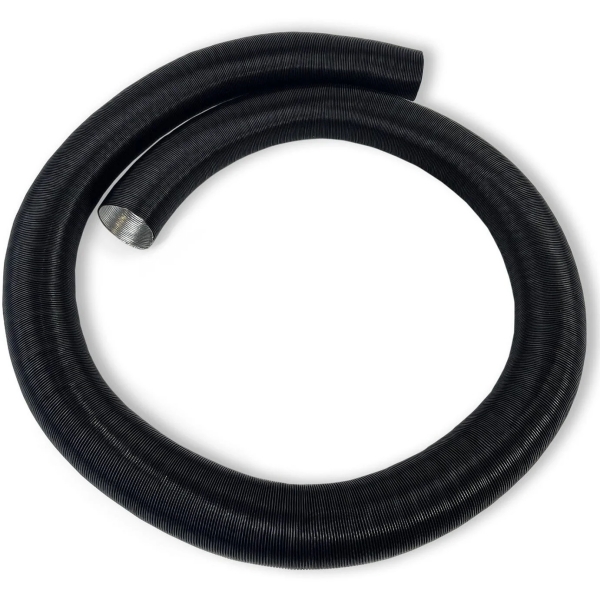

BSTFLEX fornisce condotti di riscaldamento, condotti per aria calda APK, condotti per aria calda PAP, condotti isolati per riscaldatori diesel e prodotti per tubi di protezione termica per furgoni, camper, barche, camion, kit di riscaldamento e sistemi di aria calda OEM.

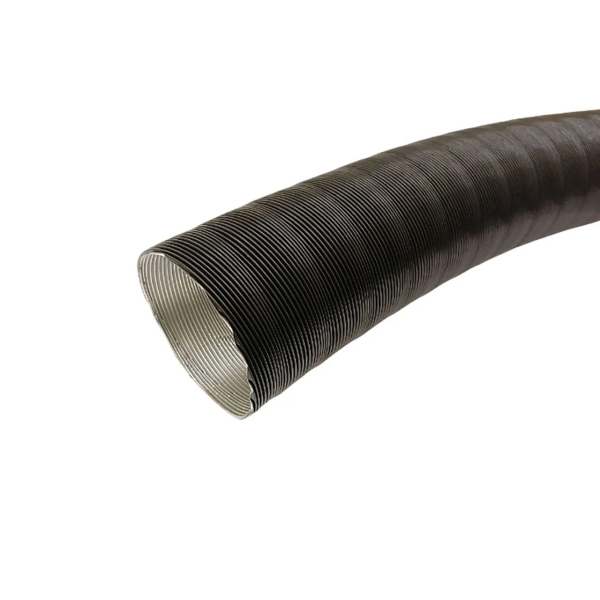

Cosa significano ID e OD nei condotti di riscaldamento?
ID significa diametro interno. È il passaggio d'aria interno del tubo flessibile. Nei sistemi di riscaldamento, l'ID è solitamente la misura più importante perché determina se il condotto si adatta all'uscita del riscaldatore, alla bocchetta dell'aria, al riduttore, alla diramazione a Y o all'adattatore.
OD significa diametro esterno. È il diametro esterno del tubo flessibile completo. L'OD include la parete del condotto e qualsiasi strato superficiale esterno. Per i condotti di riscaldamento isolati, l'OD include anche lo strato isolante, quindi il diametro esterno può essere molto più grande della dimensione del passaggio d'aria.
| Misurazione | Significato | Perché è importante | Errore comune dell'acquirente |
|---|---|---|---|
| ID | Diametro interno del percorso dell'aria del condotto | Deve corrispondere all'uscita del riscaldatore, al riduttore, all'adattatore o al collegamento della bocchetta dell'aria | L'acquirente misura l'esterno e ordina la dimensione nominale del condotto errata |
| OD | Diametro esterno inclusa la parete, lo strato esterno o l'isolamento | Determina se il tubo passa attraverso pannelli, fori, armadietti o clip | L'acquirente presume che l'OD equivalga alla dimensione del condotto e ignora il passaggio d'aria interno |
Perché i condotti di riscaldamento da 60mm e 65mm vengono spesso confusi
La confusione tra le dimensioni da 60mm e 65mm avviene solitamente perché gli acquirenti misurano parti diverse del condotto. Un tubo flessibile può avere un percorso d'aria interno vicino a 60mm mentre il corpo esterno è più grande a causa dello spessore della parete, della forma a spirale, dello strato esterno o della superficie protettiva. Se l'acquirente misura l'esterno e lo chiama 65mm, ma il fornitore cita un diametro interno di 65mm, il prodotto finale potrebbe essere troppo grande per l'uscita del riscaldatore originale.
Per questo motivo, tutti gli ordini B2B dovrebbero specificare se la dimensione è ID o OD. Quando il condotto si collega a un'uscita del riscaldatore, un riduttore, un adattatore o una griglia di uscita, l'ID dovrebbe essere confermato per primo. Quando il condotto passa attraverso un foro, un pannello, una clip o uno spazio stretto dell'armadietto, anche l'OD dovrebbe essere controllato.
Usa il diametro interno (ID) quando confermi:
- Dimensione del raccordo di uscita del riscaldatore
- Dimensione della bocchetta dell'aria o della griglia di uscita
- Compatibilità del riduttore o dell'adattatore
- Dimensione del connettore a Y
- Tubo flessibile di ricambio per un sistema di riscaldamento esistente
- Percorso del flusso d'aria del condotto dell'aria calda
Usa il diametro esterno (OD) quando confermi:
- Se il condotto passa attraverso un foro nel pavimento o un'apertura nella parete
- Spazio disponibile dietro pannelli, sedili o armadietti
- Dimensione finale dopo l'aggiunta dell'isolamento
- Spazio libero per clip, staffe o montaggio
- Spazio di ingombro per kit di riscaldamento a lunghezza fissa
- Spazio libero della superficie esterna vicino ad altri componenti
Come misurare correttamente il condotto del riscaldatore
La misurazione corretta dovrebbe iniziare dal punto di connessione, non dal nome del prodotto. Se possibile, usa un calibro o un righello preciso. Se hai solo il vecchio tubo, misura sia il diametro interno che quello esterno, quindi invia le foto al fornitore.
| Passaggio | Cosa misurare | Come misurare | Perché è importante |
|---|---|---|---|
| 1 | Diametro esterno (OD) dell'uscita del riscaldatore o dimensione del connettore | Misura la parte su cui il condotto scorrerà o si collegherà | Questo conferma il diametro interno (ID) del condotto richiesto o la dimensione dell'adattatore |
| 2 | Diametro interno (ID) del condotto originale | Misura il diametro interno dell'apertura del vecchio tubo | Questo è il riferimento principale per il condotto di ricambio |
| 3 | Diametro esterno (OD) del condotto originale | Misura il corpo esterno del tubo | Questo conferma lo spazio libero per il percorso e l'intervallo di spessore della parete |
| 4 | Connessione della griglia di uscita o della bocchetta | Misura l'uscita dell'aria, il collo della bocchetta o il connettore di derivazione | Tutte le parti collegate devono corrispondere alla dimensione del condotto |
| 5 | Lunghezza del percorso | Misura il percorso dall'uscita del riscaldatore all'uscita finale dell'aria | La lunghezza corretta riduce sprechi, perdite e stress durante l'installazione |
| 6 | Spazio libero disponibile | Controllare fori, pannelli, armadietti, curve e spazio di installazione | Importante per condotti isolati e dimensioni maggiori come 90mm |

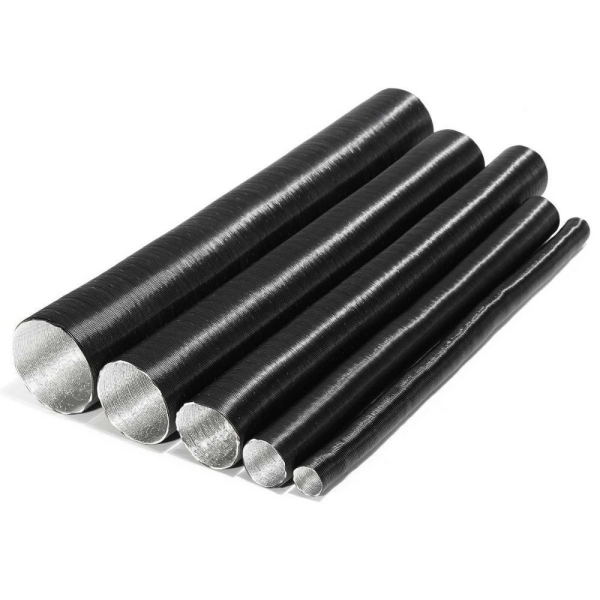

Dimensioni comuni dei condotti del riscaldatore e note di misurazione
Le dimensioni comuni dei condotti dell'aria calda includono 50mm, 60mm, 65mm, 75mm, 80mm, 90mm, 100mm e 102mm. Alcune dimensioni sono diametri interni reali, mentre altre possono essere utilizzate dagli acquirenti come descrizioni del diametro esterno. Confermare sempre la base di misurazione prima di fornire un preventivo.
| Termine della dimensione | Possibile significato | Applicazione tipica | Cosa confermare |
|---|---|---|---|
| Condotto del riscaldatore da 50mm | Di solito si riferisce al diametro interno | Sistemi di riscaldamento compatti e percorsi per cabine piccole | Confermare la dimensione dell'uscita del riscaldatore e del collegamento della bocchetta |
| Condotto del riscaldatore da 60mm | Di solito si riferisce al diametro interno | Furgoni, camper, barche e sistemi di riscaldamento diesel compatti | Controllare se l'acquirente ha misurato il diametro interno o il corpo esterno |
| Condotto del riscaldatore da 65mm | Può riferirsi al diametro esterno, al diametro esterno del connettore o a un diametro interno speciale a seconda del mercato | Condotti di ricambio, adattatori e componenti di installazione | Chiedere se 65mm si riferisce al diametro interno, esterno o alla dimensione dell'adattatore |
| Tubo del condotto del riscaldatore da 75mm | Di solito si riferisce al diametro interno | Sistemi di aria calda medi, camper, camion e sistemi di riscaldamento marini | Confermare la dimensione della griglia di uscita, del riduttore e del connettore di derivazione |
| Condotto dell'aria calda da 80mm | Di solito si riferisce al diametro interno | Sistemi di riscaldamento da medi a grandi e distribuzione dell'aria in cabina | Controllare lo spazio libero del percorso e lo spazio per le curve |
| Condotto del riscaldatore diesel da 90mm | Di solito si riferisce al diametro interno | Grandi sistemi di riscaldamento, barche, camper e percorsi ad alto flusso d'aria | Confermare il raggio di curvatura, il connettore e il diametro esterno finale |
| Condotto del riscaldatore da 100mm | Di solito si riferisce al diametro interno | Sistemi di aria calda ad alto flusso e layout di riscaldatori OEM | Controllare i requisiti per riduttore, uscita e imballaggio |
| Condotto del riscaldatore da 102mm | Può essere un equivalente metrico o una dimensione specifica del mercato | Sistemi di sostituzione, grandi uscite e progetti speciali di canalizzazione | Confermare il campione originale o il disegno prima della produzione |
Canalizzazione riscaldatore da 60mm: cosa controllare
La canalizzazione del riscaldatore da 60mm è una delle dimensioni di tubo per aria calda più comuni per le installazioni di riscaldatori diesel compatti. È ampiamente utilizzata in furgoni, camper, piccole imbarcazioni, cabine e sistemi di riscaldamento ausiliari. Quando si ordina una canalizzazione da 60mm, confermare se 60mm sia il diametro interno del tubo, il diametro esterno di un connettore o la dimensione nominale utilizzata dall'acquirente.
- Misurare l'uscita del riscaldatore e il diametro interno (ID) della canalizzazione originale.
- Controllare se anche la griglia di uscita utilizza un collegamento da 60mm.

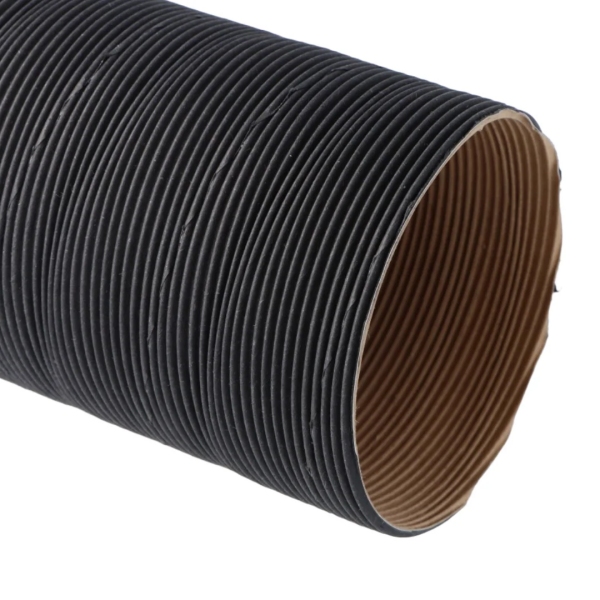

- Confermare se la canalizzazione è di tipo standard, APK, PAP o a struttura isolata.
- Per la canalizzazione isolata, confermare il diametro esterno (OD) finale dopo l'isolamento.
Canalizzazione riscaldatore da 65mm: perché questa dimensione richiede un'attenta conferma
La canalizzazione del riscaldatore da 65mm è spesso fonte di confusione. In alcune conversazioni di acquisto, 65mm può descrivere il diametro esterno di un tubo che ha un percorso d'aria interno più piccolo. In altri casi, può trattarsi di una dimensione reale del connettore o di un diametro interno (ID) di canalizzazione speciale. Un fornitore non dovrebbe dare per scontato il significato senza conferma.
Se un acquirente richiede una canalizzazione da 65mm, la risposta più sicura è richiedere una foto, un campione originale, la misurazione dell'uscita del riscaldatore e un chiarimento sul diametro interno (ID) o esterno (OD). Ciò evita di fornire una canalizzazione troppo grande o troppo piccola per il sistema di riscaldamento.
Quando un acquirente richiede una canalizzazione da 65mm, chiedere:
- 65mm è il diametro interno o il diametro esterno?
- La canalizzazione si inserisce sopra un connettore, all'interno di un adattatore o sopra un'uscita del riscaldatore?
- Quali sono il diametro interno (ID) e il diametro esterno (OD) del vecchio tubo?
- È richiesto un rivestimento isolante?
- L'installazione utilizza un riduttore o una griglia di uscita?
- L'acquirente può fornire un campione o una foto dell'installazione?
Tubo di canalizzazione riscaldatore da 75mm: compatibilità con uscita e riduttore
Il tubo di canalizzazione del riscaldatore da 75mm è comunemente utilizzato per sistemi di aria calda di medie dimensioni in camper, furgoni, camion, imbarcazioni e kit di riscaldamento. Può collegarsi a griglie di uscita, connettori a derivazione, riduttori e adattatori. Poiché i sistemi da 75mm utilizzano spesso più accessori, l'acquirente dovrebbe confermare tutte le parti collegate prima di ordinare.
Se la canalizzazione si collega a un riduttore, ad esempio da 90mm a 75mm, entrambi i lati del riduttore devono essere controllati. Se la canalizzazione è troppo rigida o troppo spessa sulla parete, l'installazione potrebbe diventare difficile anche se il diametro interno (ID) nominale è corretto.
Canalizzazione riscaldatore diesel da 90mm: lo spazio e il percorso di curvatura contano
La canalizzazione del riscaldatore diesel da 90mm viene utilizzata per sistemi di aria calda più grandi, cabine marine, camper e layout di riscaldatori ad alto flusso d'aria. Poiché il corpo della canalizzazione è più grande, lo spazio di instradamento diventa più importante. Se viene aggiunto l'isolamento, il diametro esterno finale potrebbe richiedere ancora più spazio libero.
- Confermare il diametro interno (ID) dell'uscita del riscaldatore e la dimensione della bocchetta o del connettore di derivazione.
- Controllare se il percorso ha spazio sufficiente per una canalizzazione più grande.
- Confermare il raggio di curvatura ed evitare una compressione eccessiva.
- Per la canalizzazione isolata da 90mm, controllare il diametro esterno finale prima della produzione.
ID vs OD per canalizzazione riscaldatore isolata
La canalizzazione del riscaldatore isolata richiede un'attenzione particolare perché l'isolamento modifica il diametro esterno ma non modifica il passaggio d'aria interno se il diametro interno (ID) della canalizzazione di base rimane lo stesso. Un prodotto di canalizzazione isolata da 60mm può ancora avere un passaggio d'aria da 60mm, ma il diametro esterno (OD) finale può essere molto più grande a seconda dello spessore dell'isolamento.
| Specifica | Cosa significa | Perché deve essere confermata |
|---|---|---|
| ID canalizzazione di base | Passaggio d'aria interno della canalizzazione | Determina la compatibilità dell'uscita del riscaldatore e del flusso d'aria |
| OD canalizzazione di base | Diametro esterno prima dell'isolamento | Utile per confrontare la canalizzazione standard e la struttura della parete |
| Spessore isolamento | Spessore di schiuma, feltro o altro strato isolante | Influisce sul diametro esterno finale e sullo spazio di instradamento |
| DE finale | Diametro esterno dopo l'isolamento e lo strato esterno | Determina se il condotto passa attraverso fori, pannelli e armadi |
Come riduttori, adattatori e diramazioni a Y influenzano la selezione delle dimensioni
Il condotto del riscaldatore viene raramente installato da solo. Spesso si collega a riduttori, adattatori, diramazioni a Y, griglie di uscita e morsetti. Questi componenti possono modificare le dimensioni del condotto richieste. Un acquirente potrebbe avere un'uscita del riscaldatore da 90mm ma un'uscita in cabina da 75mm dopo un riduttore, o una linea di diramazione da 60mm dopo un condotto principale più grande.
| Componente | Rischio di dimensioni | Raccomandazione |
|---|---|---|
| Riduttore | Un lato potrebbe essere più grande dell'altro, come da 90mm a 75mm | Confermare le dimensioni sia del lato di ingresso che di uscita |
| Diramazione a Y | Il condotto principale e i condotti di diramazione potrebbero utilizzare dimensioni diverse | Misurare ogni punto di connessione separatamente |
| Griglia di uscita | Il collo della bocchetta potrebbe non corrispondere alle dimensioni dell'uscita del riscaldatore | Confermare il DI o il DE del collo di uscita prima di ordinare il condotto |
| Adattatore | La dimensione dell'adattatore potrebbe essere descritta dal diametro esterno del collo | Chiarire se il tubo si adatta sopra o dentro l'adattatore |
| Morsetto | La gamma del morsetto deve corrispondere al diametro esterno finale | Per i condotti isolati, controllare il DE finale prima di selezionare il morsetto |
Migliori informazioni di misurazione da inviare per un preventivo
Per i condotti del riscaldatore personalizzati, foto e misurazioni riducono gli errori. Un preventivo chiaro dovrebbe includere DI, DE, lunghezza, struttura, applicazione e dettagli di imballaggio.
- Diametro interno richiesto del percorso dell'aria
- Diametro esterno del tubo del condotto esistente, se disponibile
- Misurazione dell'uscita del riscaldatore
- Misurazioni di griglia di uscita, riduttore o adattatore
- Lunghezza del condotto richiesta o lunghezza del rotolo
- Struttura del materiale: APK, PAP, foglio di alluminio o condotto isolato
- Se è richiesto l'isolamento e limitazione del DE finale
- Applicazione: furgone, camper, barca, camion, cabina o kit riscaldatore OEM
- Imballaggio: rotolo sfuso, lunghezza tagliata, etichetta privata o imballaggio del kit OEM
- Foto, disegni o campioni originali se disponibili
Errori di acquisto comuni
La maggior parte degli errori di dimensione dei condotti del riscaldatore deriva da un linguaggio di misurazione poco chiaro. Termini come 60mm, 65mm, 75mm e 90mm sono utili solo quando l'acquirente conferma se il numero si riferisce a DI, DE o a una dimensione del connettore.
- Utilizzo del DE come dimensione di ordinazione: questo può portare a un DI del condotto che non si adatta all'uscita del riscaldatore.
- Mancata misurazione della griglia di uscita: l'uscita del riscaldatore e la bocchetta finale possono utilizzare dimensioni diverse.
- Dimenticare riduttori e adattatori: questi componenti possono modificare la dimensione del tubo richiesta.
- Ignorare il diametro esterno isolato: l'isolamento aumenta il diametro esterno finale e può influire sullo spazio necessario per il passaggio.
- Ordinare solo in base al modello del riscaldatore: i kit di installazione e i componenti collegati possono variare.
- Non fornire foto: le immagini aiutano a identificare se il tubo si adatta sopra o dentro un connettore.
Utilizzare insieme ai prodotti correlati BSTFLEX
Una corretta misurazione dei condotti è importante per tutti i prodotti di canalizzazione dell'aria calda e di protezione dal calore. Queste pagine correlate supportano lo stesso cluster di prodotti C11 e dovrebbero essere collegate tra loro.
- Tubo di protezione termica alluminizzato e canalizzazione aria calda per canalizzazioni APK, canalizzazioni PAP, tubi per riscaldatori e prodotti in tubi di protezione termica.
- Dimensioni canalizzazione riscaldatore diesel per la selezione delle dimensioni da 50mm, 60mm, 75mm, 80mm, 90mm e 100mm.
- Produttore di canalizzazioni aria calda APK per canalizzazioni APK personalizzate, forniture all'ingrosso e tubi per riscaldatori OEM.
- Canalizzazione isolata per riscaldatore diesel per guaine isolanti per condotti di riscaldamento e canalizzazioni APK isolate.
- Tubo corrugato in foglio di alluminio per il passaggio flessibile dell'aria e la protezione termica riflettente dei condotti.
Richiedi canalizzazioni per riscaldatori personalizzate per ID e OD
BSTFLEX produce canalizzazioni per riscaldatori, canalizzazioni aria calda APK, canalizzazioni aria calda PAP, canalizzazioni isolate per riscaldatori diesel e prodotti in tubi di protezione termica in base a diametro interno, diametro esterno, lunghezza, struttura e requisiti di imballaggio confermati.
- Dimensioni canalizzazioni da 50mm, 60mm, 65mm, 75mm, 80mm, 90mm, 100mm e personalizzate
- ID personalizzato per compatibilità con uscita riscaldatore, bocchetta, riduttore o adattatore
- Controllo OD per fori nei pannelli, staffe, clip e spazio per l'isolamento
- Strutture di canalizzazione APK, PAP, in foglio di alluminio e isolate
- Pezzi tagliati a misura, rotoli all'ingrosso e imballaggi per kit riscaldatori OEM
- Etichetta privata, marcatura stampata e produzione in lotti disponibili
Conclusione
L'ID e l'OD della canalizzazione del riscaldatore non sono la stessa cosa. L'ID controlla il percorso interno dell'aria e deve corrispondere all'uscita del riscaldatore, all'adattatore, al riduttore o alla griglia di uscita. L'OD controlla lo spazio esterno e diventa particolarmente importante quando la canalizzazione passa attraverso pannelli, armadi o percorsi isolati.
Per dimensioni come 60mm, 65mm, 75mm e 90mm, confermare sempre se il numero si riferisce al diametro interno, al diametro esterno o alla dimensione del connettore. BSTFLEX può produrre canalizzazioni per riscaldatori personalizzate in base a misurazioni confermate, struttura del materiale, requisiti di isolamento e metodo di imballaggio.
Visualizza la serie completa di prodotti qui: Prodotti BSTFLEX per canalizzazioni riscaldatori e canalizzazioni aria calda.
FAQ: ID vs OD della canalizzazione del riscaldatore
Cosa significa ID nella canalizzazione del riscaldatore?
ID significa diametro interno. È il passaggio d'aria interno della canalizzazione ed è solitamente la dimensione più importante per l'abbinamento con l'uscita del riscaldatore, la bocchetta, il riduttore o l'adattatore.
Cosa significa OD nei condotti di riscaldamento?
OD significa diametro esterno. Include la parete del condotto, lo strato esterno e qualsiasi strato di isolamento. L'OD è importante per verificare lo spazio per il passaggio dei tubi, i fori nei pannelli, le clip e lo spazio di installazione.
Perché i condotti di riscaldamento da 60 mm e 65 mm vengono talvolta confusi?
La confusione si verifica spesso perché una misurazione può riferirsi al diametro interno, mentre un'altra può riferirsi al diametro esterno o alla dimensione del connettore. Gli acquirenti dovrebbero verificare se 60 mm o 65 mm indicano l'ID, l'OD o la dimensione dell'adattatore.
Devo ordinare i condotti di riscaldamento in base all'ID o all'OD?
Per il flusso d'aria e la compatibilità delle connessioni, ordina in base all'ID. Per lo spazio per il passaggio dei tubi, le clip di montaggio e lo spazio per i condotti isolati, verifica anche l'OD.
I condotti di riscaldamento isolati modificano il diametro esterno?
Sì. L'isolamento aumenta il diametro esterno finale. Un tubo per condotti può mantenere lo stesso passaggio d'aria interno pur diventando più grande all'esterno dopo l'aggiunta dell'isolamento.
Quali informazioni devo inviare per i condotti di riscaldamento personalizzati?
Si prega di inviare diametro interno, diametro esterno se disponibile, dimensione dell'uscita del riscaldatore, lunghezza del condotto, struttura del materiale, requisiti di isolamento, metodo di imballaggio, foto dell'applicazione e quantità.
