Un cablaggio di trasmissione può operare vicino a carter di trasmissione caldi, tubi di scarico, convertitori catalitici, componenti correlati al turbocompressore e altre fonti di calore concentrate. In queste posizioni, il cablaggio potrebbe richiedere qualcosa di più di una protezione convenzionale contro l'abrasione. Una guaina di protezione termica per cablaggi di trasmissione correttamente progettata deve controllare l'esposizione termica pur adattandosi alla geometria del cablaggio, al processo di assemblaggio e allo spazio di ingombro del veicolo.
A differenza di una guaina ad alta temperatura per uso generico, uno schermo per cablaggi di trasmissione automobilistici viene spesso sviluppato attorno a un componente specifico. Il design potrebbe richiedere una lunghezza definita, un diametro interno, ritagli, punti di fissaggio, estremità rinforzate o altre caratteristiche che mantengano la guaina nella posizione corretta durante l'assemblaggio e il funzionamento del veicolo.
BSTFLEX produce guaine termiche protettive alluminate e componenti di protezione termica personalizzati per cablaggi automobilistici, tubi flessibili, cavi e linee dei fluidi.
Il cablaggio della trasmissione collega sensori, solenoidi, moduli di controllo e altri componenti elettrici passando attraverso una parte del veicolo meccanicamente e termicamente impegnativa.
A seconda dell'architettura del veicolo, un cablaggio può essere posizionato vicino a:
Il problema termico non è sempre causato dal contatto diretto. Una superficie di scarico calda può trasferire una notevole energia radiante attraverso un'intercapedine d'aria e aumentare la temperatura del cablaggio, del connettore o del condotto protettivo vicino.
Lo scopo di uno schermo termico per cablaggi di trasmissione è quindi quello di ridurre il carico termico che raggiunge l'assemblaggio elettrico, mantenendo al contempo una flessibilità sufficiente per l'instradamento e l'installazione.
Un errore comune nelle specifiche è iniziare con una classificazione di temperatura del materiale e presumere che lo stesso valore rappresenti la protezione termica fornita al cablaggio.
Queste sono proprietà diverse.
Una guaina può utilizzare materiali in grado di tollerare temperature elevate, ma la temperatura raggiunta dal cablaggio protetto dipende da diversi fattori aggiuntivi:
Per un progetto OEM, è quindi meglio definire il limite di temperatura del cablaggio richiesto e l'ambiente operativo prima di finalizzare la costruzione della guaina.
I cablaggi di trasmissione instradati vicino a un sistema di scarico sono spesso esposti al calore radiante piuttosto che al calore da contatto diretto.
In questa condizione, una superficie esterna alluminata può essere utile perché riflette una parte dell'energia radiante prima che entri nella struttura della guaina.
L'efficacia di uno schermo termico riflettente dipende anche dall'installazione. Una superficie riflettente pulita rivolta verso la fonte di calore e un'adeguata intercapedine d'aria forniscono generalmente un risultato termico diverso rispetto alla stessa guaina premuta direttamente contro una superficie calda.
Laddove l'applicazione comporti contatto diretto, conduzione o una temperatura ambiente generalmente elevata, potrebbero essere necessari strati isolanti aggiuntivi o un'altra struttura del manicotto.
Un manicotto di protezione per cablaggi di trasmissione può essere prodotto in diversi modi a seconda dei requisiti termici e meccanici.

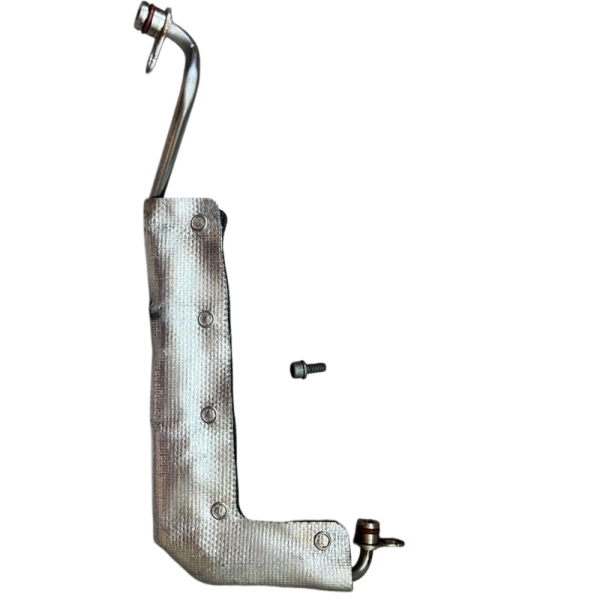

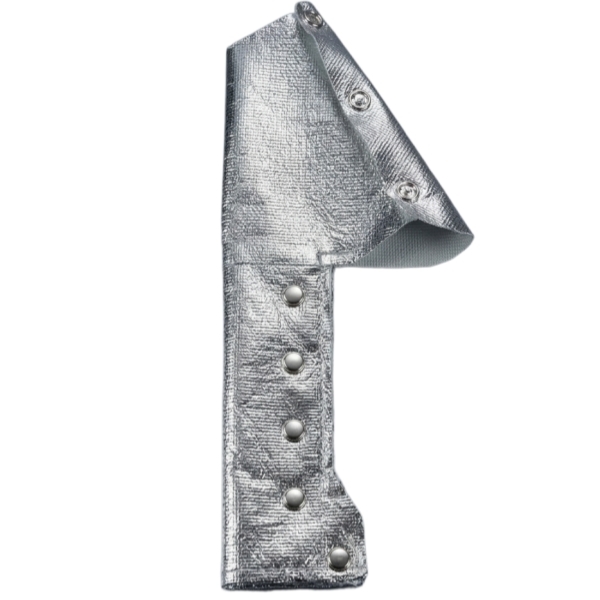

Un design comune utilizza uno strato esterno in alluminio riflettente combinato con un substrato tessile in fibra di vetro. La superficie in alluminio affronta il calore radiante, mentre la struttura in fibra di vetro fornisce flessibilità e sostiene il manicotto.
Questo tipo di struttura è particolarmente adatto quando il cablaggio passa vicino ai componenti di scarico ma non è a contatto continuo con la superficie calda.
Carichi termici più elevati potrebbero richiedere più di un singolo strato tessile riflettente. Un manicotto composito può combinare:
La corretta combinazione di strati dipende dalla riduzione di temperatura richiesta e dallo spessore disponibile dell'imballaggio.
Un manicotto tubolare dritto non è sempre adatto per un cablaggio di trasmissione finito. Diramazioni, connettori, staffe o punti di fissaggio potrebbero richiedere una struttura cucita o sagomata.
Per assemblaggi complessi, BSTFLEX può anche sviluppare schermi termici automobilistici in fibra di vetro alluminizzata sagomati su misura basati su disegni o campioni fisici.
Due degli input più importanti in un progetto di protezione termica sono la temperatura della fonte di calore e la distanza minima tra tale fonte e il cablaggio.
Un manicotto specificato per un cablaggio a 150 mm di distanza da un componente di scarico caldo risolve un problema termico diverso rispetto a un manicotto installato a pochi millimetri di distanza.
Per questo motivo, una richiesta di offerta (RFQ) dovrebbe idealmente identificare:
Questi valori forniscono al fornitore una base molto migliore per valutare le opzioni di materiale e costruzione rispetto a una richiesta come “serve un manicotto da 500°C”.
La specifica termica più utile è spesso la temperatura massima che l'assemblaggio di cablaggio protetto può raggiungere.
Questo limite può essere controllato da:
Un manicotto termico dovrebbe quindi essere selezionato come parte del sistema di cablaggio completo piuttosto che come materiale isolato.
La norma SAE J2302 è un metodo standardizzato per valutare l'efficacia termica di manicotti, tubi e nastri isolanti sotto esposizione al calore radiante.
Il metodo confronta la temperatura superficiale di un corpo di prova standardizzato con e senza il manicotto protettivo in condizioni di calore radiante definite. La differenza di temperatura misurata fornisce un'indicazione dell'efficacia del manicotto contro il calore radiante.
Questo è utile nella protezione termica automobilistica perché valuta le prestazioni termiche invece di limitarsi a riportare la capacità di temperatura massima della materia prima.
Laddove un disegno OEM o una specifica del cliente faccia riferimento alla norma SAE J2302, l'effettiva costruzione del manicotto deve essere valutata nelle condizioni richieste. Un prodotto non dovrebbe essere descritto come conforme o testato secondo la norma SAE J2302 a meno che la relativa costruzione non sia stata effettivamente testata di conseguenza.
La schermatura dal calore radiante e il contenimento del calore sono problemi ingegneristici diversi.
La norma SAE J2302 affronta il flusso di calore radiante verso un componente protetto. In confronto, la norma SAE J2495 è associata all'efficienza di contenimento termico dei materiali dei manicotti utilizzati attorno a un componente caldo.
Per un cablaggio della trasmissione situato vicino a un tubo di scarico, l'efficacia contro il calore radiante è solitamente il punto di partenza più rilevante. Per un manicotto installato attorno a un tubo caldo per mantenere il calore all'interno di quel tubo, il problema termico è diverso.
Un manicotto per cablaggio di trasmissione deve adattarsi al fascio protetto senza creare inutili difficoltà di installazione.
Se il manicotto è troppo stretto:
Se è eccessivamente largo:
La specifica dovrebbe quindi includere il diametro esterno del cablaggio, la tolleranza dimensionale e qualsiasi variazione locale nelle dimensioni del fascio.
Il manicotto dovrebbe coprire la sezione del cablaggio esposta alla fonte termica, ma aggiungere una lunghezza non necessaria può aumentare i costi e i tempi di assemblaggio.
Quando si prepara un disegno, identificare:
Per la produzione automobilistica ad alto volume, una lunghezza di taglio costante è importante perché determina la posizione finale di altre caratteristiche come occhielli, fori e tacche.
Un cablaggio di trasmissione include spesso diramazioni o caratteristiche di montaggio che impediscono a un semplice manicotto dritto di adattarsi correttamente.

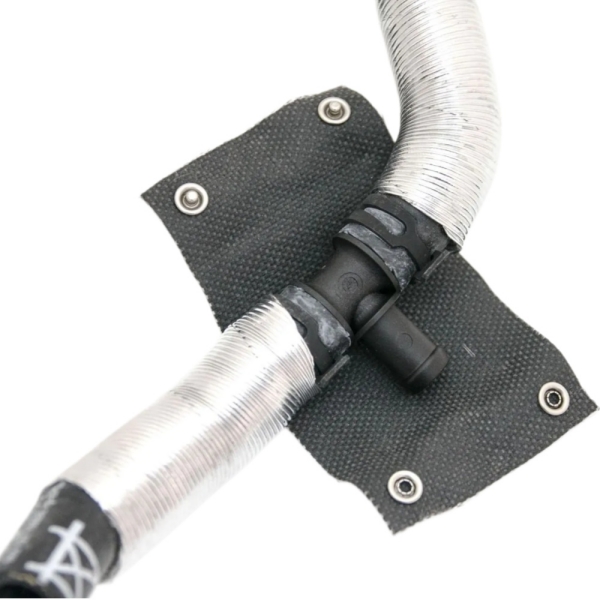

Tacche e ritagli personalizzati possono consentire allo schermo termico di liberare:
Queste caratteristiche dovrebbero essere definite tramite disegno ogni volta che è possibile, in modo che la loro posizione rispetto alle estremità del manicotto rimanga ripetibile.
Le prestazioni termiche sono utili solo se il manicotto rimane sopra la parte prevista del cablaggio.
A seconda dell'assemblaggio, la ritenzione può essere ottenuta con:

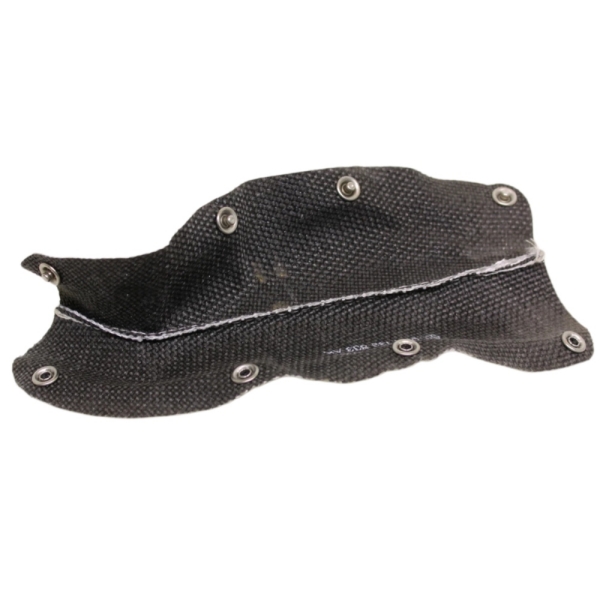

Gli occhielli possono fornire un punto di fissaggio definito che aiuta a controllare la posizione del manicotto rispetto al cablaggio.
Per le applicazioni OEM, la posizione e la resistenza della caratteristica di ritenzione dovrebbero essere trattate come parte della specifica del componente piuttosto che come un dettaglio di finitura opzionale.
Le estremità di un manicotto termico in tessuto potrebbero richiedere un'ulteriore lavorazione per migliorare l'assemblaggio o impedire la separazione degli strati.
A seconda della costruzione, i metodi di finitura possono includere:
Il metodo migliore dipende dai materiali utilizzati e se il manicotto deve adattarsi a flessioni ripetute.
Il processo di assemblaggio del cablaggio ha un'influenza diretta sul design del manicotto.
| Condizione del cablaggio | TipicoDesign del manicotto |
|---|---|
| Cablaggio prima dell'installazione dei connettori | Manicotto tubolare a scorrimento |
| Cablaggio completato con connettori grandi | Manicotto avvolgente |
| Cablaggio che richiede futuro accesso per manutenzione | Manicotto con chiusura a strappo o rimovibile |
| Assemblaggio ad alto volume che richiede una chiusura definita | Chiusura a scatto o meccanica progettata |
| Cablaggio con diramazioni e geometria irregolare | Schermo termico cucito o sagomato su misura |
Una costruzione a scorrimento è generalmente più semplice, ma solo quando la geometria del cablaggio e la sequenza di assemblaggio lo consentono.
La protezione termica non dovrebbe essere valutata indipendentemente dall'instradamento del cablaggio.
Anche un manicotto ad alte prestazioni può essere compromesso se il cablaggio completato viene instradato significativamente più vicino al sistema di scarico rispetto a quanto previsto.
Durante la revisione del progetto, verificare:
In alcuni casi, migliorare il percorso del cablaggio di una piccola distanza può ridurre l'esposizione termica a sufficienza da consentire una struttura di protezione termica più sottile e flessibile.
Un manicotto del cablaggio della trasmissione può anche entrare in contatto con staffe, clip o strutture del veicolo vicine. Le prestazioni termiche non possono quindi essere l'unica considerazione di progettazione.
A seconda dell'installazione, gli ingegneri potrebbero anche dover specificare:
Se si prevede un'usura meccanica sostanziale, potrebbe essere necessario uno strato di abrasione separato o una struttura di protezione termico-meccanica combinata.
I componenti dell'area della trasmissione possono incontrare nebbia d'olio, acqua, contaminazione stradale o altri fluidi automobilistici.
La struttura completa del manicotto, inclusa la superficie riflettente, l'adesivo, il filo per cucire e il sistema di chiusura, dovrebbe quindi essere valutata per l'ambiente operativo reale.
Uno strato riflettente che funziona bene in laboratorio quando è nuovo potrebbe non fornire risultati a lungo termine identici se la sua superficie viene danneggiata meccanicamente o pesantemente contaminata.
Per una nuova piattaforma automobilistica, lo sviluppo del prototipo inizia solitamente con la geometria del cablaggio e l'ambiente termico.
Un pacchetto di sviluppo pratico può includere:
Se i disegni sono incompleti, un campione fisico o fotografie dettagliate possono anche aiutare a definire il prototipo iniziale.
Un manicotto che funziona termicamente in un prototipo deve anche essere producibile in modo coerente nella produzione in serie.
Per la fornitura OEM, il processo di produzione potrebbe dover controllare:
I progetti ad alto volume possono richiedere anche attrezzature, utensili da taglio o altri metodi di produzione dedicati per mantenere queste caratteristiche.
Uno schermo termico per cablaggio di trasmissione è un componente automobilistico funzionale, pertanto l'ispezione dovrebbe riguardare sia le caratteristiche dimensionali che quelle visive.
A seconda del disegno del cliente, l'ispezione può includere:
Per progetti OEM critici, i requisiti di ispezione dovrebbero essere stabiliti prima della produzione di massa piuttosto che aggiunti dopo che il componente è stato progettato.
Per una revisione tecnica efficiente, inviare quante più informazioni possibili tra le seguenti:
| Informazioni richieste | Perchéè importante |
|---|---|
| Diametro del cablaggio | Definisce la dimensione del manicotto |
| Lunghezza protetta | Definisce le dimensioni del componente |
| Temperatura della fonte di calore | Definisce la gravità termica |
| Distanza minima | Importante per la valutazione del calore radiante |
| Temperatura massima del cablaggio | Definisce le prestazioni termiche richieste |
| Disegno del cablaggio | Mostra diramazioni, connettori e caratteristiche di montaggio |
| Sequenza di installazione | Determina la costruzione a scorrimento o avvolgente |
| Metodo di fissaggio | Impedisce il movimento del manicotto |
| Requisito di convalida | Definisce i test richiesti |
| Quantità annuale | Aiuta a determinare il processo di produzione |
BSTFLEX produce prodotti di protezione termica alluminizzati e tessili per cablaggi automobilistici, cavi, tubi flessibili e linee di fluido. I design possono variare da manicotti flessibili standard a parti personalizzate con tacche, ritagli, elementi di fissaggio, estremità rinforzate e geometria specifica per il componente.
La più ampia selezione di manicotti riflettenti per autoveicoli è disponibile nella Manicotto di protezione termica alluminizzato categoria.
Per la selezione generale del materiale e del design del cablaggio, vedere Manicotti di protezione termica per cablaggi automobilistici: materiali, design e applicazioni.
Per un nuovo progetto di protezione termica del cablaggio di trasmissione, inviare a BSTFLEX il disegno del componente, le dimensioni del cablaggio, la temperatura della fonte di calore, lo spazio libero, la temperatura target del cablaggio e lo standard di convalida richiesto. Possiamo valutare la geometria e consigliare una costruzione adatta per lo sviluppo del prototipo.
È un manicotto di protezione termica installato attorno al cablaggio associato a una trasmissione automobilistica. Il suo scopo è ridurre l'esposizione al calore proveniente dalla trasmissione vicina, dallo scarico o da altri componenti caldi, mantenendo la flessibilità e l'instradamento richiesti dal cablaggio.
Una superficie esterna alluminizzata brillante è utile per riflettere il calore radiante dai componenti di scarico vicini. È comunemente combinata con fibra di vetro o un altro tessuto isolante che fornisce lo strato strutturale e termico sotto la superficie riflettente.
Non esiste una distanza universale. Lo spazio libero richiesto dipende dalla temperatura di scarico, dalla costruzione del manicotto, dalla durata dell'esposizione, dal movimento dell'aria e dalla temperatura massima consentita per il cablaggio. L'installazione effettiva dovrebbe essere valutata rispetto alle prestazioni termiche richieste.
No. La capacità di temperatura del materiale di un manicotto indica ciò che il materiale del manicotto può tollerare. La temperatura raggiunta dal cablaggio protetto dipende dall'ambiente termico completo, inclusa la temperatura della fonte di calore, la distanza, la struttura del manicotto e il tempo di esposizione.
La SAE J2302 valuta l'efficacia dell'isolamento di manicotti, tubi o nastri contro il calore radiante confrontando le temperature del corpo di prova con e senza il materiale protettivo in condizioni definite.
Sì. I design personalizzati possono incorporare tacche, fori, occhielli, ritagli, estremità rinforzate e altre caratteristiche richieste per il posizionamento o l'integrazione con l'assemblaggio del cablaggio.
Sì, se viene utilizzata una costruzione avvolgente, con chiusura a strappo, a scatto o un'altra costruzione apribile. Un manicotto tubolare convenzionale richiede normalmente che il cablaggio o i suoi connettori passino attraverso il manicotto.
Sì. Un disegno è preferibile per il controllo dimensionale, ma durante lo sviluppo iniziale possono essere utilizzati anche parti esistenti, campioni di cablaggio e fotografie dell'installazione.
