Non esiste un singolo materiale che possa essere definito il miglior isolante per tubi di scarico per ogni sistema ad alta temperatura.
Un materiale che funziona bene attorno al tubo di scarico di un generatore potrebbe essere inutilmente pesante per un tubo di scarico automobilistico. Un rivestimento in tessuto leggero utilizzato su un veicolo ad alte prestazioni potrebbe non essere adatto per una grande linea di scarico marina che necessita di un isolamento rimovibile. Uno scudo in metallo lucidato può controllare efficacemente il calore radiante ma non può sostituire un nucleo isolante spesso quando l'obiettivo è ridurre la temperatura all'esterno dell'isolamento del tubo.
Il corretto materiale isolante per tubi di scarico dipende quindi da ciò che il sistema termico deve realizzare.
Per la maggior parte dei progetti di scarico ad alta temperatura, gli ingegneri scelgono tra diverse famiglie di materiali:
fibra di vetro;
fibra ad alto contenuto di silice;
fibra di basalto;
ceramica o altra fibra isolante ad alta temperatura;
acciaio inossidabile;
alluminio;
barriere metalliche in lega di nichel;
combinazioni multistrato di questi materiali.
La soluzione più efficace spesso non è affatto un singolo materiale.
È una combinazione accuratamente selezionata.
BSTFLEX produce isolamento per tubi di scarico e sistemi di protezione termica per scarichi personalizzati per applicazioni automobilistiche, motori diesel, marine, generatori e industriali.
Un errore comune nella scelta dell'isolamento dello scarico è chiedere:
“Quale materiale resiste alla temperatura più alta?”
Quella domanda è incompleta.
Un sistema di isolamento dello scarico ad alta temperatura svolge normalmente diverse funzioni contemporaneamente.
Lo strato sul lato caldo deve tollerare la superficie di scarico.
Il nucleo isolante deve rallentare il trasferimento di calore.
Lo strato esterno deve resistere alla manipolazione, alle vibrazioni e alla contaminazione.
Il sistema di fissaggio deve mantenere l'assemblaggio in posizione dopo ripetuti cicli di riscaldamento e raffreddamento.
Questi requisiti raramente indicano esattamente lo stesso materiale.

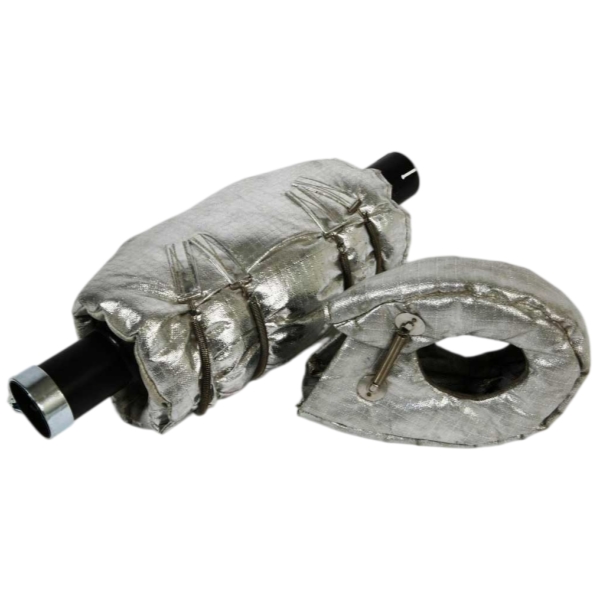

Una coperta rimovibile per tubi di scarico potrebbe quindi essere costruita come:
Tubo di scarico caldo
↓
Rivestimento interno ad alta temperatura
↓
Nucleo isolante
↓
Tessuto esterno protettivo o rivestimento metallico
↓
Sistema di fissaggio meccanico
Questo approccio a strati consente a ciascun materiale di svolgere il lavoro per cui è più adatto.

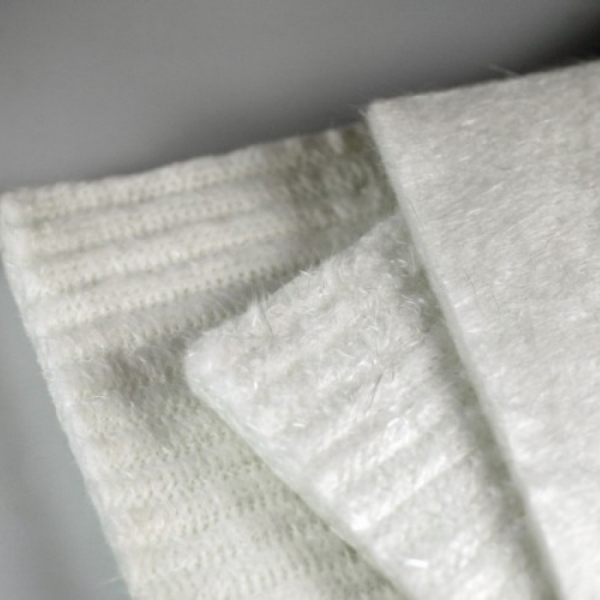

La fibra di vetro è uno dei materiali più comunemente utilizzati nell'isolamento termico degli scarichi perché offre un utile equilibrio tra prestazioni termiche, flessibilità, disponibilità e costi di produzione.
Può essere trasformata in:
tessuto;
isolante agugliato;
nastro;
guaina intrecciata;
benda termica per scarichi;
componenti per coperte rimovibili.
Questa versatilità è importante.
Un produttore può utilizzare la fibra di vetro in modo diverso a seconda che il componente di scarico sia un tubo dritto, un gomito, un silenziatore o un alloggiamento irregolare.
L'isolamento a base di fibra di vetro è comunemente preso in considerazione per:
tubi di scarico diesel;
linee di scarico di generatori;
componenti di scarico per veicoli;
custodie per apparecchiature;
coperte isolanti rimovibili;
sistemi di scarico industriali.
È particolarmente utile quando la temperatura di scarico rientra nelle capacità della struttura in fibra di vetro selezionata e quando l'esposizione diretta e intensa al calore non è il requisito predominante.
Il vantaggio non è semplicemente il prezzo.
La fibra di vetro è facile da:
tagliare;
ucire;
laminare;
avvolgere;
rivestire con guaine;
combinare con rivestimenti;
incorporare in sistemi multistrato.
Ciò offre ai progettisti una notevole libertà nella produzione di isolamenti personalizzati per tubi di scarico.
Se la temperatura del lato caldo si avvicina o supera l'intervallo operativo affidabile di una struttura standard in fibra di vetro, il design dovrebbe orientarsi verso fibre ad alta temperatura o proteggere la fibra di vetro dietro un altro strato sul lato caldo.
È qui che la silice diventa importante.

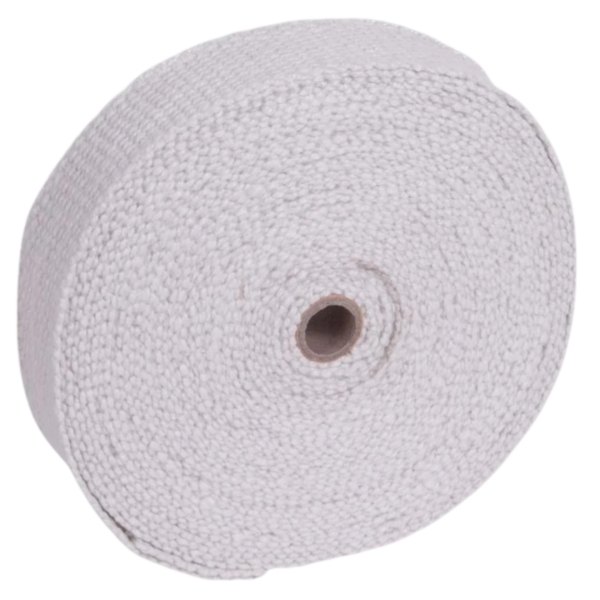

Il tessuto ad alto contenuto di silice è un'importante famiglia di materiali per isolamento per tubi di scarico ad alta temperatura.
Rispetto alla fibra di vetro convenzionale, i materiali ad alto contenuto di silice vengono selezionati laddove è richiesta una maggiore resistenza all'esposizione prolungata ad alte temperature.
Possono essere forniti come:
tessuto;
nastro;
guaina;
rivestimento isolante;
rivestimento per coperte;
benda per scarichi.
BSTFLEX lavora anche con tessuti ad alto contenuto di silice per altre applicazioni di protezione da temperature estreme, conferendo al materiale un ruolo consolidato all'interno dei sistemi di isolamento ad alta temperatura.
Il materiale ad alto contenuto di silice è particolarmente rilevante in prossimità di:
motori diesel ad alta potenza;
sistemi di scarico turbocompressi;
collettori;
tubi di scarico caldi;
sistemi di scarico per generatori;
tubazioni di scarico industriali.
In molte coperte ingegnerizzate, lo strato di silice può essere concentrato dove la temperatura è più elevata.
Per esempio:
Lato caldo: tessuto di silice
Parte centrale: nucleo isolante
Lato esterno: fibra di vetro rivestita o strato di protezione meccanica
Ciò può consentire di ottenere prestazioni complessive e un controllo dei costi migliori rispetto alla costruzione di ogni strato con lo stesso tessuto per alte temperature.
La fibra di basalto occupa una posizione importante tra i tessuti convenzionali per scarichi e l'isolamento specializzato per temperature estreme.
È particolarmente nota nel mercato automobilistico e degli scarichi ad alte prestazioni.

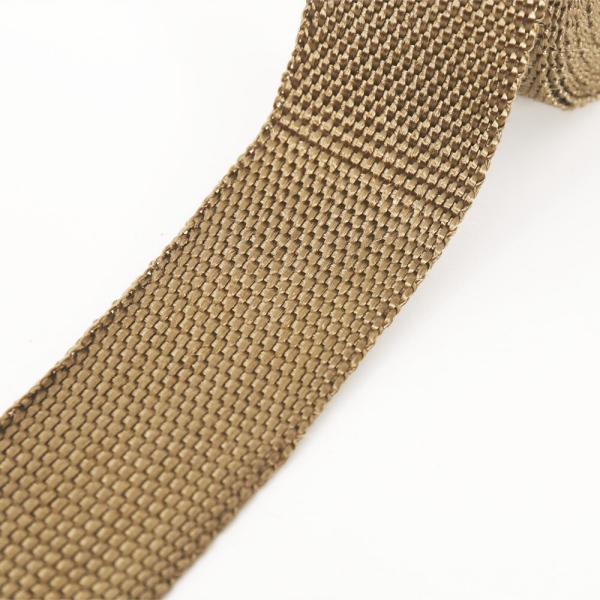

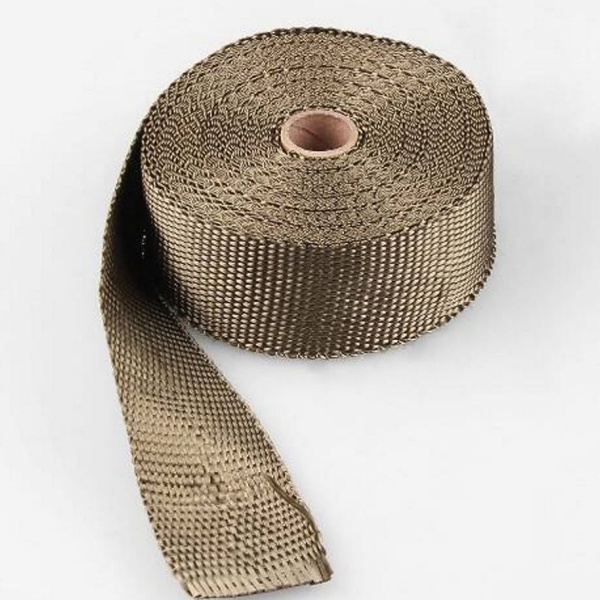

Il tessuto di basalto può essere trasformato in prodotti flessibili come:
benda per scarichi;
nastro;
guaine;
componenti per coperte.
La sua flessibilità la rende utile laddove l'isolamento deve seguire la geometria curva dei tubi.
Le applicazioni tipiche includono:
collettori;
tubi di scarico;
sistemi di scarico per motocicli;
tubazioni di scarico per il settore automotive;
opercoli/coperte termiche sagomate.
Il basalto è particolarmente interessante quando la flessibilità d'installazione è importante.
Per la linea di scarico di un grande generatore che richiede un obiettivo di temperatura superficiale esterna ben definito, il semplice awolgimento del tubo con nastro in basalto potrebbe non essere sufficiente.
Un sistema a coperta multistrato più spesso può garantire un controllo maggiore.
Questo illustra un'importante distinzione:
La fibra con la resistenza al calore più elevata non è automaticamente il sistema isolante con le prestazioni termiche migliori.
Spessore, densità, metodo d'installazione e movimento dell'aria sono tutti fattori rilevanti.
Alcuni sistemi di scarico necessitano di una resistenza termica notevolmente superiore a quella che può fornire un sottile strato tessile.
Questo accade comunemente quando:
la temperatura di scarico è elevata;
il personale lavora a stretto contatto con il tubo;
la temperatura dell'involucro deve essere controllata;
i componenti adiacenti hanno limiti di temperatura bassi;
lo spazio d'installazione è limitato.
In questi casi, è possibile introdurre un'anima isolante per alte temperature.
A seconda dell'applicazione, questa può includere isolamenti ceramici o in altre fibre speciali per alte temperature.
L'anima fornisce la resistenza termica.
Di norma non viene lasciata a vista.
Viene invece racchiusa tra strati protettivi.
Una struttura tipica potrebbe essere:
maglia in acciaio inox o tessuto per alte temperature
anima isolante per alte temperature
tessuto esterno rivestito
Questo è molto diverso da una semplice fascia isolante per scarichi.
Si comporta più come una giacca termica rimovibile.
L'acciaio inossidabile viene spesso citato come materiale isolante per tubi di scarico, ma dal punto di vista tecnico svolge un ruolo diverso rispetto all'isolamento fibroso.
L'acciaio inossidabile in sé non viene normalmente scelto perché è uno spessore isolante termico.
Il suo valore deriva da:
resistenza alla temperatura;
resistenza meccanica;
resistenza all'ossidazione;
protezione dall'abrasione;
stabilità strutturale;
idoneità per schermi sagomati sottili.
BSTFLEX utilizza già l'acciaio inossidabile nelle costruzioni di schermi termici per scarichi, inclusi i sistemi di isolamento metallico per applicazioni di scarico.
Rivestimento esterno
Protezione dell'isolamento morbido dai danni.
Rivestimento lato caldo
Fornitura di una superficie durevole adiacente al componente di scarico.
Rinforzo in rete
Rafforzamento di coperte flessibili.
Schermo termico rigido
Creazione di una barriera tra il tubo e un componente vicino.
macchinari pesanti;
veicoli stradali;
ambiente marino;
motori industriali;
installazioni ad alta vibrazione;
aree esposte a contatto meccanico.
Un sistema di isolamento morbido può avere un'eccellente resistenza termica ma una scarsa durata meccanica se la sua superficie esterna sfrega continuamente contro un altro componente.
Uno strato protettivo in acciaio inossidabile può risolvere questo problema.

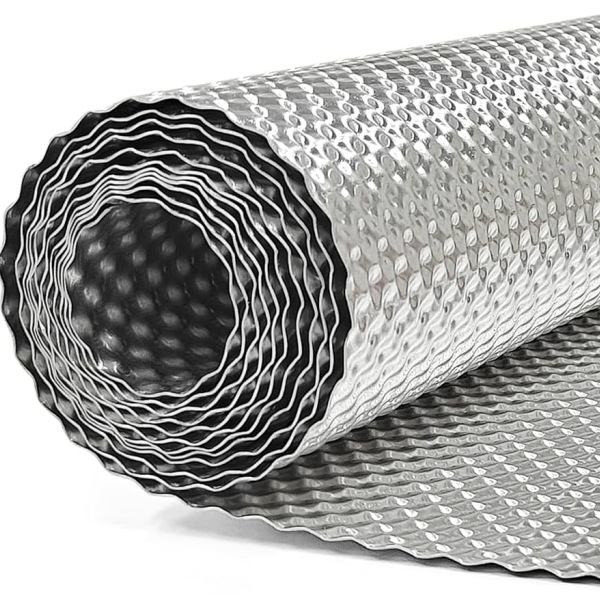

L'alluminio è ampiamente utilizzato nella gestione termica automobilistica grazie al suo peso ridotto e alla capacità di fungere da barriera termica riflettente.
Ma non dovrebbe essere confuso con un nucleo isolante spesso per scarichi.
Se il problema principale è:
“Il tubo di scarico irradia calore verso il pianale del veicolo.”
uno schermo in alluminio può essere altamente efficace.
Se il problema è:
“Dobbiamo ridurre la temperatura superficiale esterna accessibile di questo tubo di scarico del generatore.”
una sottile lamina di alluminio da sola non fornirà la stessa funzione di una coperta isolante multistrato.
schermi di scarico sottoscocca;
schermi per marmitte;
barriere termiche per il pianale;
schermi per convertitori catalitici;
barriere per il vano motore.
L'efficacia di uno schermo metallico riflettente è anche fortemente influenzata dall'intercapedine d'aria di installazione.
Ciò significa che la geometria del design conta quasi quanto il materiale.
Esistono applicazioni in cui l'alluminio o l'acciaio inossidabile convenzionali non sono più la soluzione metallica ideale.
Motori ad alte prestazioni, sistemi per il motorsport, zone del turbocompressore e ambienti di scarico industriali severi possono richiedere una maggiore resistenza all'ossidazione e prestazioni alle alte temperature.
Le leghe di nichel possono essere prese in considerazione per queste condizioni.

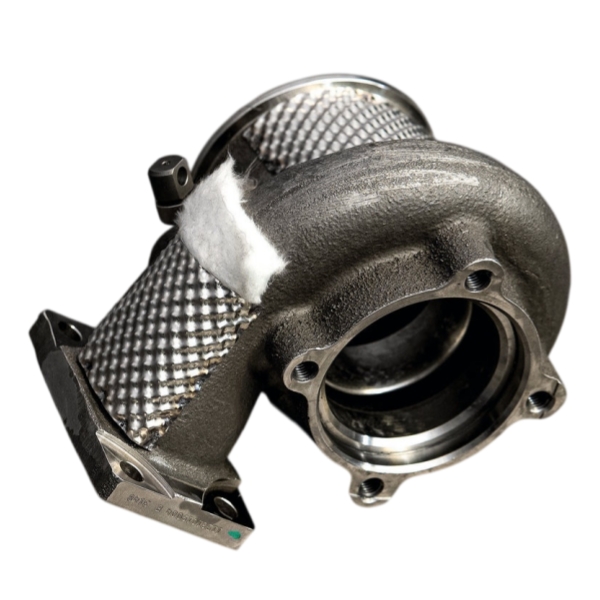

BSTFLEX produce uno Schermo termico in Inconel Alloy 625 per applicazioni esigenti di barriere termiche.
La lega di nichel non viene solitamente scelta come materiale isolante per scarichi a basso costo e per uso generico.
Viene utilizzata quando le esigenze ambientali giustificano il costo aggiuntivo del materiale.
Ciò può includere:
calore estremo localizzato;
severi cicli termici;
corrosione;
condizioni meccaniche impegnative;
sistemi di scarico ad alte prestazioni.
Invece di confrontare solo le temperature nominali, confronta ciò che ogni materiale apporta al sistema finale.
| Materiale | Ruolo principale | Flessibilità | Protezione meccanica | Uso tipico |
|---|---|---|---|---|
| Fibra di vetro | Isolamento termico generale | Alto | Moderata | Coperte, fasce, manicotti |
| Silice ad alta purezza | Protezione tessile per temperature più elevate | Alto | Moderata | Strati lato caldo, fasce, coperte |
| Basalto | Tessuto flessibile per alte temperature | Alto | Moderata | Fasce per scarichi, isolamento automobilistico |
| Nucleo in fibra per alte temperature | Strato isolante principale | Medio | Bassa senza copertura | Coperte e giacche spesse |
| Alluminio | Barriera al calore radiante | Da basso a medio | Moderato | Schermature per sottoscocca e tubi |
| Acciaio inossidabile | Protezione meccanica e lato caldo | Basso | Alto | Schermature, rivestimenti, rete |
| Lega di nichel | Protezione termica metallica per impieghi gravosi | Basso | Alto | Ambienti di scarico estremi |
Nessuna colonna identifica un vincitore universale.
È esattamente per questo che la scelta del materiale deve seguire l'applicazione.
Le installazioni di generatori creano una combinazione di requisiti particolarmente impegnativa.
Il tubo di scarico può passare attraverso:
custodie acustiche;
locali tecnici;
container;
alloggiamenti per apparecchiature.
Il calore rilasciato dal tubo può influire sia sulle persone che sulle apparecchiature circostanti.
L'isolamento del generatore predilige quindi spesso un rivestimento rimovibile multistrato.
Un tipico concetto ingegneristico può combinare:
strato resistente sul lato caldo;
nucleo di isolamento termico sostanziale;
rivestimento esterno protettivo;
fissaggio meccanico.
Perché rimovibile?
Perché i sistemi di scarico dei generatori contengono punti di manutenzione.
Un rivestimento permanente può rendere più difficile l'ispezione futura.
Per questo motivo, il materiale isolante per tubi di scarico di generatoridovrebbe essere valutato insieme ai requisiti di manutenzione piuttosto che limitarsi a selezionare la fibra più spessa disponibile.
Gli ambienti marini introducono un altro problema di selezione.
L'isolamento può essere esposto a:
umidità;
acqua;
sale;
olio;
vibrazione;
ventilazione limitata.
Una fibra che gestisce bene la temperatura di scarico potrebbe comunque necessitare di un rivestimento esterno appropriato per sopravvivere all'ambiente marino.
I sistemi di scarico marini a secco beneficiano quindi frequentemente di giacche isolanti rimovibili con strati esterni protettivi.
Particolare attenzione dovrebbe essere prestata a:
montanti di scarico;
gomiti;
flange;
collegamenti del turbocompressore;
tubazioni di scarico del generatore.
Il sistema di materiale dovrebbe anche consentire l'ispezione del componente di scarico sottostante quando necessario.
I veicoli creano una sfida di progettazione quasi opposta.
Lo spazio può essere estremamente limitato.
Potrebbe non esserci spazio per una spessa coperta rimovibile attorno a ogni sezione di scarico.
Ecco perché i sistemi automobilistici combinano frequentemente diversi materiali.
Per esempio:
Collettore:basalto o altro nastro per scarichi
Alloggiamento turbo:coperta isolante su misura
Tubo di scarico:coperta termica sagomata
Convertitore catalitico:scudo termico in acciaio inossidabile o alluminio
Pavimento:barriera riflettente leggera
Il miglior sistema di gestione termica automobilistica è quindi solitamente una combinazione di materiali piuttosto che un singolo "miglior isolamento per scarichi".
Le classificazioni di temperatura sono utili, ma devono essere interpretate correttamente.
Una specifica del materiale può riferirsi a:
esposizione continua;
esposizione intermittente;
picco di breve durata;
fiamma diretta;
sopravvivenza del materiale.
Queste non sono condizioni equivalenti.
Un materiale che rimane fisicamente intatto a una particolare temperatura non significa automaticamente che una coperta isolante completa manterrà la temperatura superficiale esterna richiesta a quella stessa condizione.
Le prestazioni del sistema completo dipendono da:
spessore dell'isolamento;
densità;
temperatura della fonte di calore;
durata dell'esposizione;
flusso d'aria;
temperatura ambiente;
condizioni di contatto;
compressione in fase di installazione.
Per i progetti ingegneristici, è pertanto necessario specificare le condizioni di servizio complete.
Invece di inviare al fornitore solo:
Temperatura di scarico: 700°C
fornire un quadro termico più completo.
tubo di scarico;
collettore;
turbocompressore;
silenziatore;
gomito.
temperatura superficiale continua;
escursione massima;
durata operativa.
diametro esterno del tubo;
lunghezza isolata;
curve;
flange;
staffe.
temperatura della superficie esterna richiesta;
limite di temperatura dei componenti vicini;
spessore dell'isolamento disponibile.
automobilistico;
marino;
generatore;
industriale stazionario;
esterno;
allegato.
livello di vibrazione;
abrasione;
umidità;
esposizione all'olio;
removibilità.
Queste informazioni consentono al produttore di selezionare il sistema di materiali invece di tirare a indovinare basandosi su un unico valore di temperatura.
Per molti progetti reali, la soluzione assomiglia più a una delle seguenti.
Adatto per molte applicazioni diesel o industriali.
Possibile architettura:
tessuto interno resistente al calore + isolamento fibroso + tessuto esterno durevole
Ciò garantisce flessibilità e installazione rimovibile.
Utilizzata dove il lato caldo richiede una maggiore resistenza alla temperatura.
Possibile architettura:
tessuto per lato caldo ad alto contenuto di silice + nucleo isolante ad alta temperatura + rivestimento esterno rinforzato
Ciò separa il requisito della superficie ad alta temperatura dal requisito di protezione meccanica.

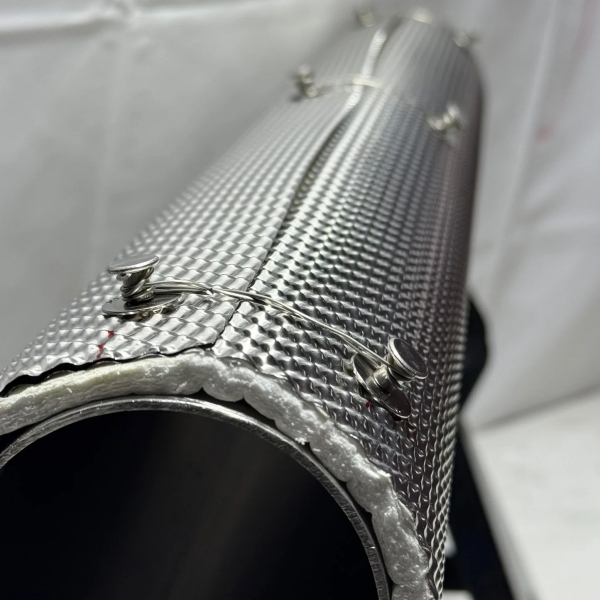

Utilizzato dove sia la temperatura che la durabilità fisica sono impegnative.
Possibile architettura:
rivestimento in acciaio inossidabile o lega di nichel + nucleo isolante + sistema di fissaggio rinforzato
Questo tipo di design è particolarmente rilevante laddove il contatto meccanico, la contaminazione o condizioni di servizio gravose danneggerebbero rapidamente un tessuto esposto.
La risposta dipende dal lavoro che il materiale deve svolgere.
Scegliere fibra di vetro quando un tessuto termico versatile ed economico è adatto.
Scegliere alta silice quando il tessuto del lato caldo richiede una maggiore capacità di resistenza alle alte temperature.
Considerare basalto per avvolgimenti flessibili di scarichi e applicazioni termiche automobilistiche.
Utilizzare un nucleo in fibra ad alta temperatura quando è richiesta una significativa resistenza termica.
Utilizzare alluminio principalmente quando l'obiettivo è la riflessione del calore radiante leggero.
Utilizzare acciaio inossidabile quando la durabilità meccanica e la protezione dalle alte temperature sono importanti.
Considerare lega di nichel per condizioni termiche e ambientali severe.
Per molti sistemi di scarico impegnativi, il miglior risultato si ottiene combinando due o più di questi materiali.
Ecco perché l'intera struttura dell'isolamento dovrebbe essere sempre valutata invece di scegliere un materiale per l'isolamento dello scarico basandosi solo su una tabella delle temperature.
BSTFLEX produce isolamento per tubi di scarico, coperte rimovibili, fasce termiche, rivestimenti flessibili e schermi termici metallici personalizzati per impianti di scarico automobilistici, marini, di motori diesel, di generatori e industriali.
Per un progetto personalizzato, fornire le dimensioni del tubo di scarico, la temperatura di esercizio continuo, l'ambiente di installazione, lo spessore dell'isolamento disponibile e la quantità richiesta. La selezione del materiale potrà quindi basarsi sulle effettive condizioni termiche e meccaniche dell'applicazione.
No.10, Chuangxin North Road, Nanshan Park, Ningguo Economic and Technological Development Zone, Ningguo City, Anhui Province, China
tel/Whatsapp : 0086-15856303740
e-mail : sales@bstbraidedsleeve.com
Skype : vanesa-cheng
